Descrição
Receptor de telemática CONTINENTAL NAC Wave3 para veículos Stellantis
É necessário programar e configurar para o veículo com equipamento de diagnóstico
É proveniente de um Citroen Berlingo 2020
Descrição da peça

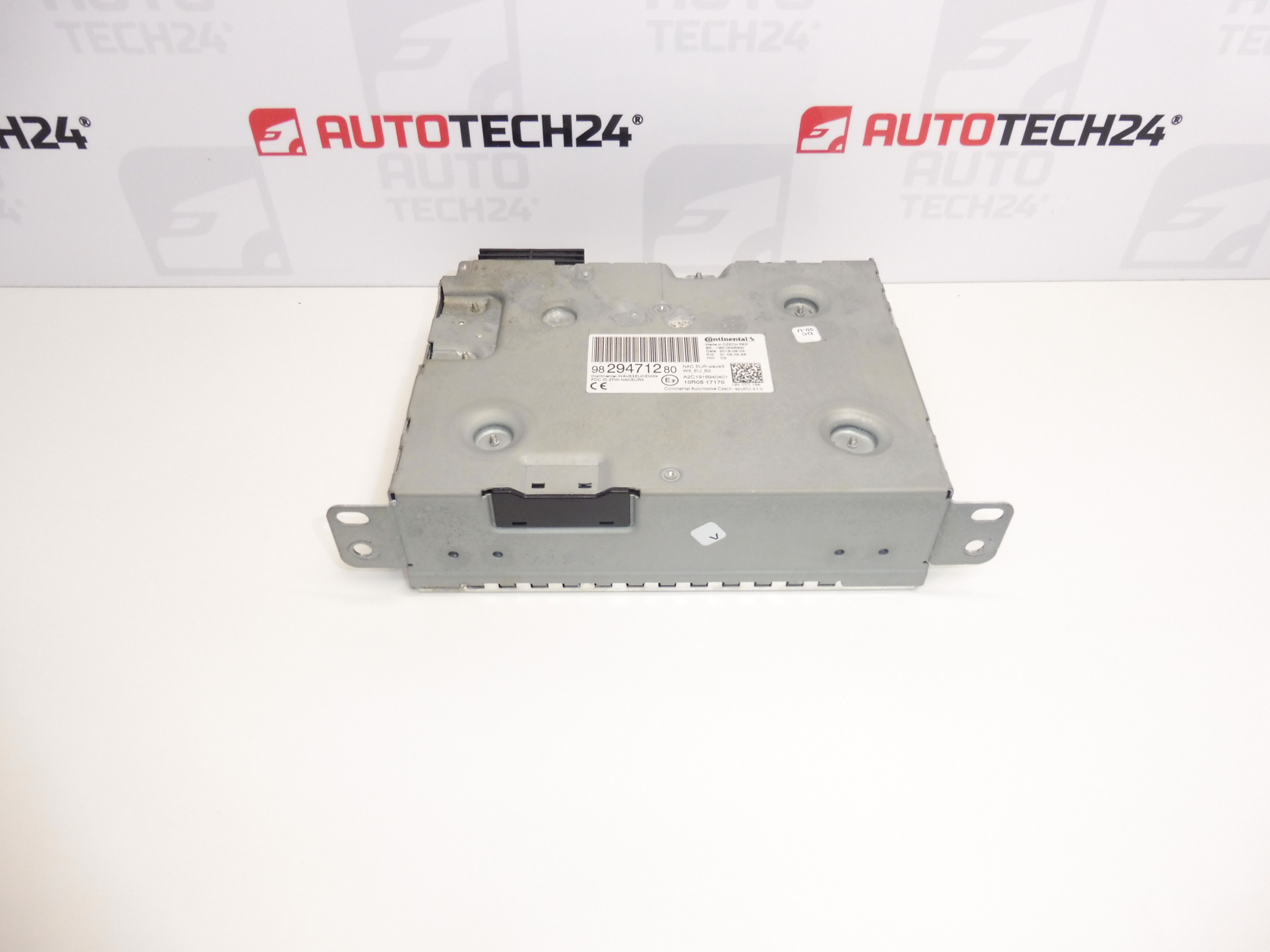

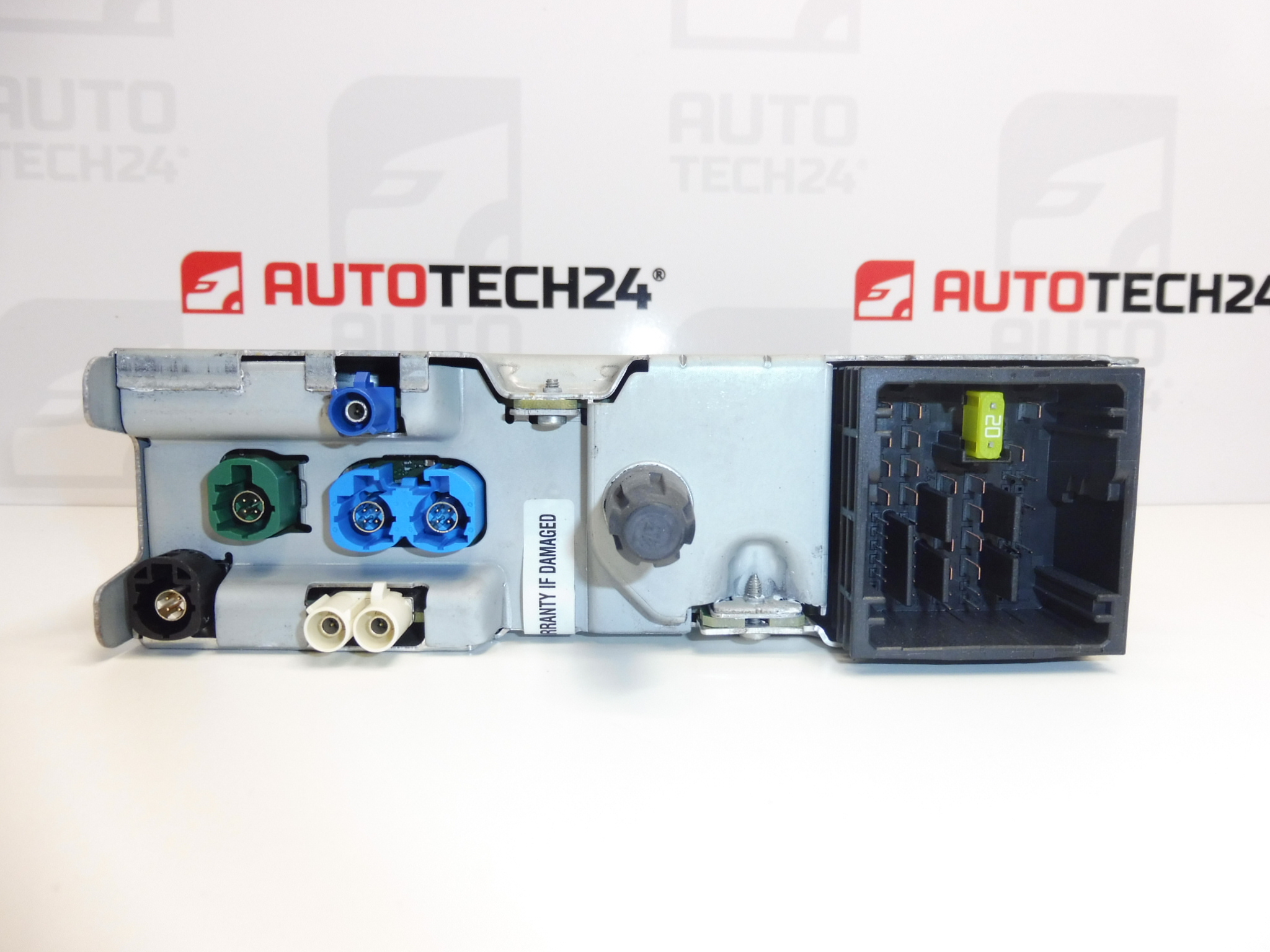

O receptor de telemática Continental NAC Wave3 usado, com o número 9829471280, é uma peça eletrónica do sistema de infoentretenimento do veículo. É uma opção adequada para quem procura uma unidade de substituição para substituir o receptor original danificado ou avariado. Neste tipo de peça, é importante comparar não só a designação NAC Wave3, mas também os números de produto, os conectores e a configuração da unidade original.
A peça disponível é proveniente de um veículo Citroen Berlingo 2020. Na documentação, está associada aos modelos Citroën Berlingo K9, OPEL COMBO E K9 e PEUGEOT RIFTER. Esta associação, por si só, não confirma a compatibilidade com todas as versões de equipamento destes modelos. Após a montagem, é necessário programar e configurar a unidade para o veículo com equipamento de diagnóstico; por isso, tenha este procedimento em conta ao planear a substituição.
Informações técnicas
- Fabricante: Continental
- Modelo: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER
- Tipo de peça: receptor de telemática
- Designação da unidade: NAC Wave3
- Número de produto principal: 9829471280
- Outros números: 1635515480, 1680428380
- Origem da peça: Citroen Berlingo 2020
- Estado: peça usada
- Requisito para a colocação em funcionamento: programação e configuração para o veículo com equipamento de diagnóstico
Códigos de produto
Códigos de produto: 9829471280, 1635515480, 1680428380.
Ao escolher, compare os números com a designação do receptor original. Os números indicados constam da documentação da oferta; sem dados técnicos adicionais, não é possível concluir que todas as versões sejam universalmente intercambiáveis.
Recomendações de montagem
De um modo geral, aplica-se o seguinte procedimento a este tipo de peça eletrónica. O procedimento exato de desmontagem, o acesso à unidade e o método de configuração através de equipamento de diagnóstico dependem do modelo e da versão específicos do veículo. Recomenda-se confiar a montagem a um técnico com experiência em eletrónica automóvel e com equipamento de diagnóstico adequado.
1) Antes da montagem
- Compare os números de produto, a designação NAC Wave3, o formato da caixa, os pontos de fixação e os conectores com a peça antiga.
- Inspecione a peça usada: verifique os pinos dos conectores, as patilhas, os pontos de fixação e quaisquer sinais de humidade, corrosão ou sobreaquecimento.
- Antes da substituição, verifique a alimentação elétrica, os fusíveis correspondentes e a cablagem do veículo. Uma avaria nestes componentes pode manifestar-se de forma semelhante a uma falha do receptor.
- Se a unidade original estiver acessível através do equipamento de diagnóstico, registe a sua identificação e as definições disponíveis para a posterior colocação em funcionamento.
2) Ferramentas e materiais necessários
- Ferramentas manuais comuns adequadas aos elementos de fixação utilizados e ferramentas de plástico para desmontar cuidadosamente os revestimentos.
- Lanterna, equipamento de proteção e produtos adequados para limpar cuidadosamente os conectores elétricos, se necessário.
- Equipamento de diagnóstico que permita a programação e a configuração necessárias da unidade para o veículo.
- Equipamento adequado para estabilizar a alimentação elétrica durante a programação, se exigido pelo procedimento de assistência utilizado.
3) Procedimento de montagem passo a passo
- Registe os sintomas originais da avaria e, se possível, efetue um diagnóstico antes da desmontagem.
- Desligue a ignição, aguarde que os sistemas eletrónicos entrem em modo de repouso e desligue a bateria de acordo com o procedimento do fabricante do veículo.
- Desmonte as coberturas ou os revestimentos necessários de acordo com a documentação de assistência. Solte as fixações de plástico sem forçar.
- Registe a disposição dos cabos e as ligações dos conectores para poder manter a configuração original.
- Solte a fixação do receptor original e desligue os conectores utilizando os respetivos mecanismos de bloqueio. Não puxe pelos fios.
- Verifique a cablagem e as tomadas dos conectores. Resolva quaisquer danos nos contactos ou sinais de infiltração antes de ligar a peça de substituição.
- Compare as duas unidades e ligue o receptor de substituição. Os conectores devem encaixar e ficar bloqueados sem necessidade de força excessiva.
- Fixe a unidade como originalmente e disponha a cablagem de modo a não ficar entalada, esticada ou em contacto com arestas afiadas.
- Restabeleça a alimentação de acordo com o procedimento do fabricante e efetue a programação e a configuração necessárias da unidade para o veículo com equipamento de diagnóstico. Não interrompa a alimentação nem a ligação de diagnóstico durante este processo.
- Verifique o funcionamento do receptor e, após uma verificação bem-sucedida, conclua a montagem dos revestimentos.
4) Verificações após a montagem e confirmação do funcionamento
Verifique a comunicação da unidade com o veículo, a resposta dos comandos e as funções do sistema de infoentretenimento incluídas na versão de equipamento específica. Utilize o equipamento de diagnóstico para verificar se persistem avarias e confirme que o sistema se desliga e volta a iniciar corretamente. Se for realizado um ensaio de condução, observe a estabilidade do funcionamento; efetue as configurações e verificações detalhadas apenas com o veículo imobilizado em segurança.
5) Erros de montagem mais comuns e como evitá-los
- Escolher apenas pela aparência: compare também os números, as designações e a configuração dos conectores.
- Omitir a configuração através de equipamento de diagnóstico: para esta peça, é expressamente necessária a programação e a configuração para o veículo.
- Manusear com a alimentação ligada: siga o procedimento prescrito para desligar e isolar a alimentação.
- Danificar os conectores: solte primeiro os mecanismos de bloqueio e nunca ligue os conectores à força.
- Interromper a programação: antes de iniciar, assegure as condições de alimentação e de ligação exigidas pelo procedimento de assistência.
Motivos que podem danificar a peça
Nos receptores de telemática, os seguintes fatores podem, em geral, causar avarias. Não se trata de avarias identificadas na peça disponível:
- Humidade e infiltrações, que podem provocar corrosão dos contactos e danos na eletrónica.
- Alimentação instável ou sobretensão elétrica, que sobrecarregam os circuitos eletrónicos.
- Stress térmico e envelhecimento dos componentes, que podem causar falhas intermitentes.
- Danos mecânicos durante uma desmontagem descuidada, especialmente danos nos conectores e nas fixações.
- Intervenção inadequada no software ou interrupção da programação, que podem impedir o arranque correto da unidade.
