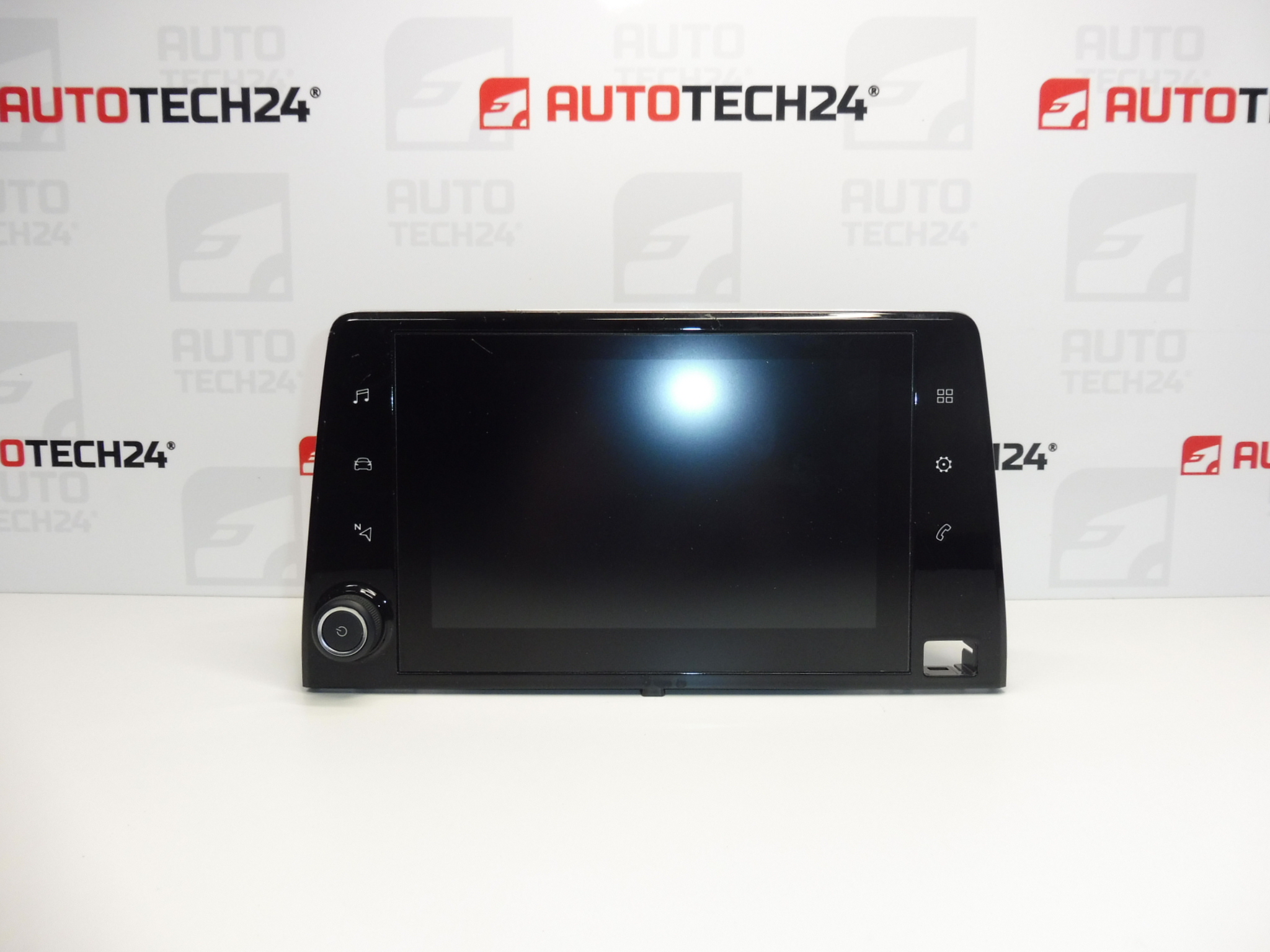

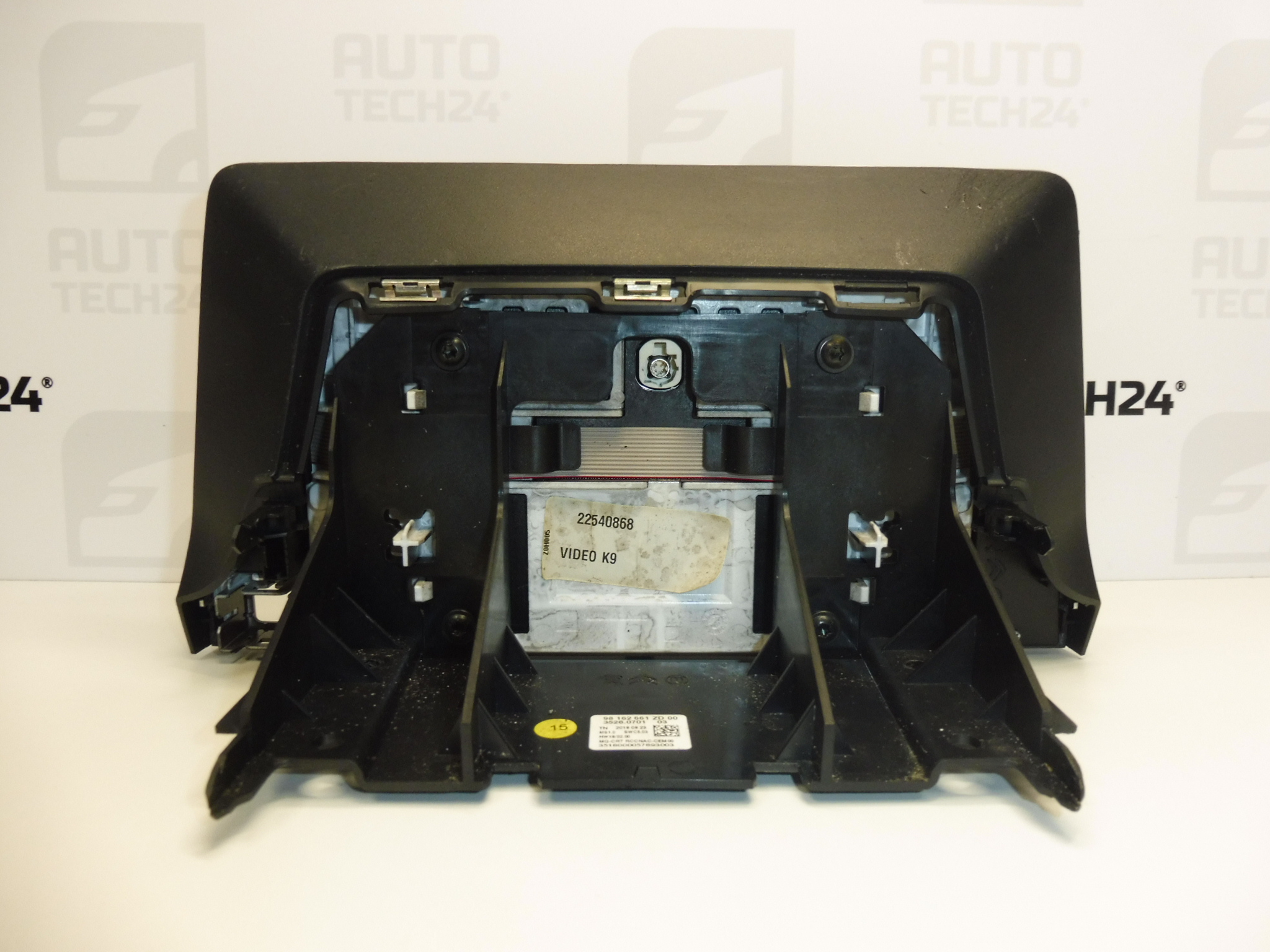

Display do rádio/computador Citroen Peugeot Opel 98162661ZD

Descrição

Ecrã de vídeo multifunções para veículos do grupo Stellantis
Algumas funções podem necessitar de inicialização através de diagnóstico

Descrição da peça

O ecrã do rádio e do computador de bordo 98162661ZD usado é um ecrã multifunções para os veículos Citroën, Peugeot e Opel indicados abaixo. Serve para apresentar informações do sistema de bordo correspondente; o conjunto específico de funções depende do equipamento e da versão do veículo.

Se o ecrã atual apresentar imagem ilegível, falhas de visualização ou danos, a substituição do ecrã poderá ser uma solução adequada, depois de confirmar a causa da avaria. Ao escolher, compare os números de produto, os conectores e a versão da peça original. Após a montagem, algumas funções poderão necessitar de inicialização através de diagnóstico.

Informações técnicas

• Fabricante: Stellantis – de acordo com a documentação fornecida.
• Modelo: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT PARTNER III | PEUGEOT RIFTER.
• Tipo de peça: ecrã de vídeo multifunções / ecrã do rádio e do computador de bordo.
• Estado: peça automóvel usada.
• Número de produto principal: 98162661ZD.
• Outros números: 9828422080, 9830426480.
• Colocação em funcionamento: algumas funções poderão necessitar de inicialização através de diagnóstico.

Códigos de produto

• Códigos de produto: 98162661ZD, 9828422080, 9830426480.

Os números constam da documentação deste produto. A correspondência do modelo do veículo, por si só, não garante a compatibilidade de todas as variantes do ecrã; são também importantes a versão correspondente e a compatibilidade com o sistema eletrónico de bordo.

Recomendações de montagem

Em geral, aplicam-se as seguintes indicações a este tipo de peça: o procedimento seguinte é um guia geral para a substituição de um ecrã automóvel. O método exato de desmontagem dos revestimentos, a forma de fixação e a eventual inicialização dependem do modelo e do equipamento específicos do veículo. Siga o procedimento de assistência do fabricante.

1) Antes da montagem

• Compare as referências da peça original e da peça de substituição, a forma da caixa, os pontos de fixação e o número e tipo de conectores.
• Inspecione o ecrã, a caixa, os suportes e os contactos. Verifique se estão rachados, dobrados, oxidados ou expostos à humidade.
• Comece por excluir uma avaria na alimentação, na cablagem ou no sistema associado. A falta de imagem pode não ser causada pelo próprio ecrã.
• Se possível, registe as definições originais e os sintomas da avaria para comparação posterior.

2) Ferramentas e materiais necessários

• Ferramentas de plástico para desmontar cuidadosamente os revestimentos.
• Ferramentas manuais adequadas aos elementos de fixação utilizados.
• Base macia e limpa, pano para ecrãs e proteção para as superfícies circundantes.
• Equipamento de diagnóstico adequado para verificar o sistema e, se necessário, inicializar as funções.

3) Procedimento de montagem passo a passo

1. Estacione o veículo em segurança, desligue a ignição e os equipamentos elétricos.
2. Aguarde até que o sistema eletrónico entre em modo de repouso e desligue a bateria de acordo com o procedimento do fabricante do veículo.
3. Cubra as superfícies circundantes para evitar riscos durante o trabalho.
4. De acordo com o procedimento de assistência, solte os revestimentos necessários para aceder ao ecrã. Não force os encaixes com força excessiva.
5. Solte a fixação do ecrã original e puxe-o cuidadosamente para fora, sem esticar a cablagem.
6. Registe o percurso dos cabos, destrave os conectores e desligue-os segurando pelo corpo, não pelos fios.
7. Verifique o estado dos conectores e da cablagem. Resolva eventuais danos antes de ligar a peça de substituição.
8. Ligue os conectores correspondentes ao ecrã de substituição e confirme que os respetivos fechos estão bem encaixados.
9. Coloque e fixe o ecrã sem o deixar sob tensão. Os cabos não podem ficar entalados nem passar por arestas vivas. Volte a colocar os revestimentos de acordo com o procedimento de assistência.
10. Restabeleça a alimentação de acordo com as instruções do fabricante, verifique o funcionamento e, se necessário, efetue a inicialização através de diagnóstico.

4) Verificações após a montagem e confirmação do funcionamento

Com o veículo parado, verifique a legibilidade e a estabilidade da imagem, a resposta aos comandos disponíveis e a apresentação das funções correspondentes ao equipamento do veículo. Verifique também o comportamento do sistema depois de o desligar e voltar a ligar. Se algumas funções não estiverem disponíveis, verifique as ligações e se é necessária uma inicialização através de diagnóstico. Durante um eventual teste de condução, observe apenas o comportamento normal do sistema; não efetue diagnósticos nem ajustes durante a condução.

5) Erros de montagem mais comuns e como evitá-los

• Escolher apenas com base no nome do veículo: compare também os números da peça e a sua configuração física.
• Desligar com o sistema sob tensão: respeite o procedimento indicado para desligar o sistema eletrónico e a bateria.
• Danificar os conectores ou os encaixes: solte primeiro os fechos e utilize ferramentas adequadas.
• Exercer pressão sobre a superfície do ecrã: manuseie a peça pela caixa e coloque-a sobre uma base macia.
• Omitir a inicialização: um funcionamento limitado após a substituição não significa necessariamente que o ecrã esteja avariado; algumas funções poderão necessitar de configuração através de diagnóstico.

Motivos pelos quais a peça pode ficar danificada

No caso dos ecrãs automóveis, as possíveis causas de danos incluem, de um modo geral:

• Impacto mecânico ou pressão excessiva sobre o ecrã e a respetiva caixa.
• Humidade e entrada de produtos de limpeza, que podem danificar os componentes eletrónicos ou os contactos.
• Exposição prolongada a temperaturas extremas e envelhecimento dos componentes, que se podem manifestar, por exemplo, através de uma legibilidade reduzida ou falhas de imagem.
• Falhas na alimentação e sobretensão elétrica, que podem afetar os circuitos eletrónicos.
• Desmontagem inadequada, que pode partir os suportes, danificar os conectores ou sujeitar a cablagem a esforços.

Estas causas são gerais e não descrevem o estado da unidade à venda. Antes da substituição, é importante eliminar também qualquer causa externa da avaria, para evitar que danifique o ecrã de substituição.
