Descrição
Ventilador do sistema de climatização para veículos do grupo Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Descrição da peça

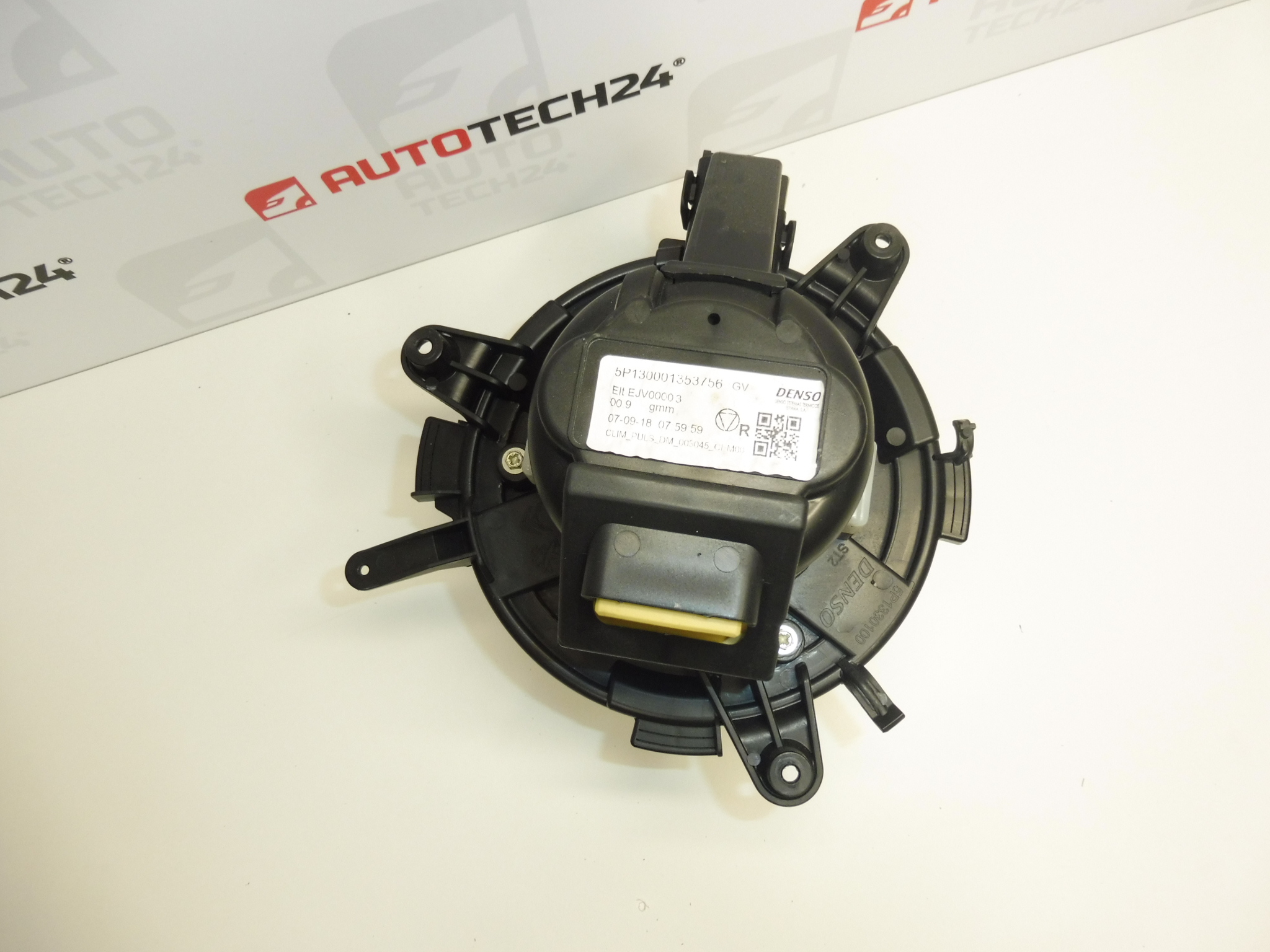

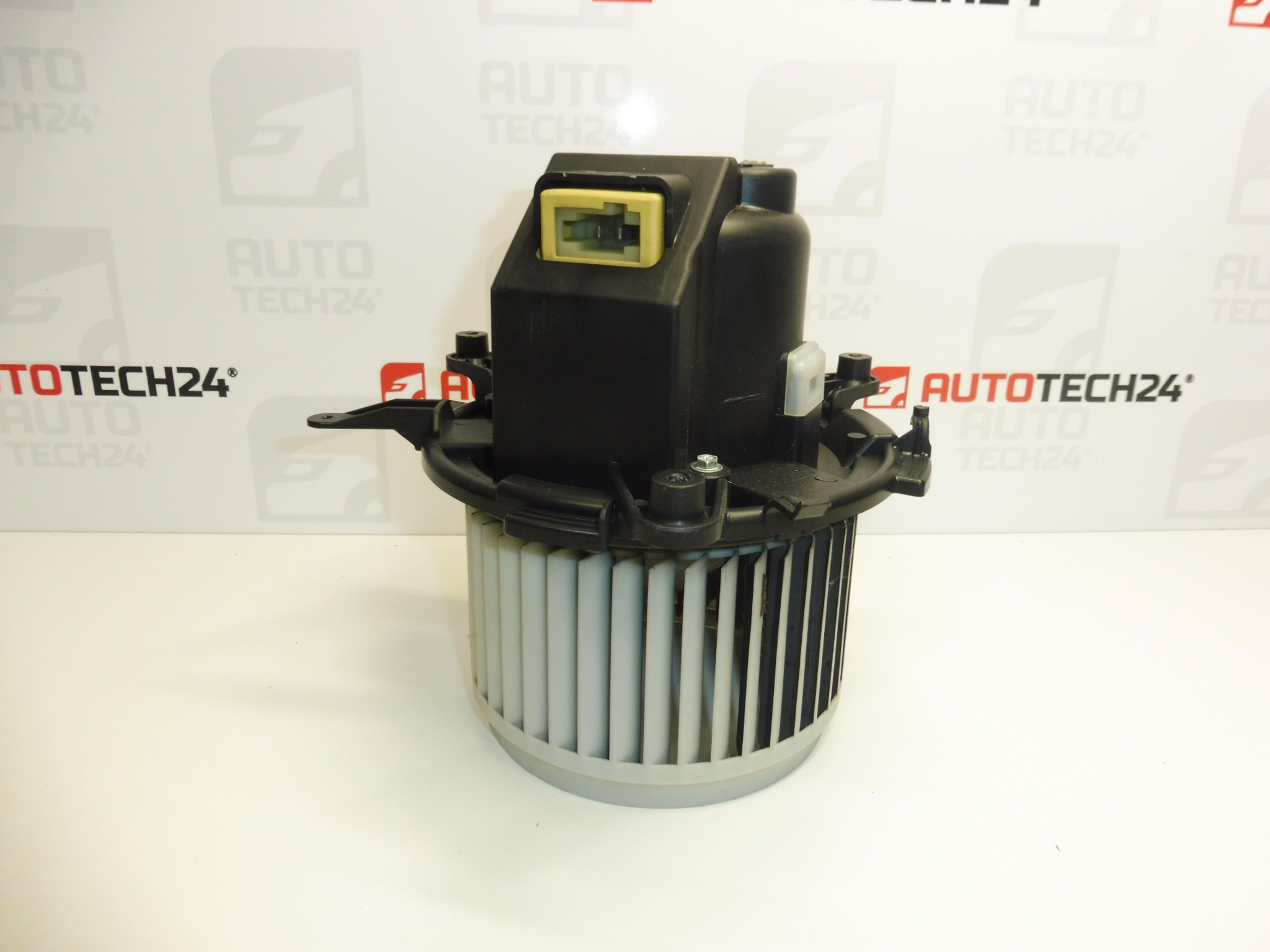

Ventilador usado do aquecimento e do ar condicionado Citroën Peugeot, que assegura a circulação do ar através do sistema de aquecimento e ar condicionado até ao habitáculo. O funcionamento correto do ventilador é importante para o conforto dos ocupantes e para o desembaciamento eficaz dos vidros. Como peça de substituição, pode ser uma solução quando o ventilador original não funciona, é ruidoso ou funciona de forma irregular, desde que o diagnóstico confirme que a avaria se encontra no próprio ventilador.
A peça está identificada com as referências 9821292180 e 9849717380. Na documentação, está associada aos modelos Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III e PEUGEOT RIFTER. Ao escolher, compare a identificação da peça original, o tipo de conector, a forma do corpo e os pontos de fixação; o nome do modelo, por si só, não basta para determinar a variante correta.
Informações técnicas
- Fabricante: não indicado; a documentação apresenta a identificação Stellantis CITROEN PEUGEOT.
- Modelo: Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER.
- Tipo de peça: ventilador do aquecimento e do ar condicionado.
- Estado: peça automóvel usada.
- Outras referências: não indicadas.
- Anos, motorizações e parâmetros elétricos: não indicados.
Códigos dos produtos
- Códigos dos produtos: 9821292180, 9849717380.
Ambas as referências estão indicadas para este produto. Antes da montagem, compare a identificação e a configuração construtiva com o ventilador original; a documentação não especifica as condições de intercambiabilidade entre as diferentes versões.
Recomendações de montagem
De um modo geral, aplica-se o seguinte procedimento a este tipo de peça. O acesso exato ao ventilador, a forma de o soltar e o procedimento para desligar o sistema elétrico dependem do modelo e da versão concretos do veículo. Siga o procedimento de assistência do fabricante.
1) Antes da montagem
- Comece por verificar a causa da avaria. A falta de ventilação também pode estar relacionada com a alimentação elétrica, o fusível, a cablagem, a regulação da velocidade ou os comandos, e não apenas com o ventilador.
- Compare o número do produto, o conector, o número e a disposição dos contactos, as dimensões do corpo, o rotor e os pontos de fixação com a peça antiga.
- Inspecione a peça usada: verifique se existem fissuras, pás danificadas, sujidade, vestígios de humidade e o estado dos contactos.
- Com a alimentação desligada, verifique cuidadosamente se o rotor roda sem prender e sem tocar no corpo. Não force as pás.
2) Ferramentas e materiais necessários
- Ferramentas manuais comuns adequadas aos elementos de fixação utilizados e ferramentas de plástico para soltar cuidadosamente os revestimentos.
- Lanterna, luvas de proteção e um recipiente para os pequenos elementos de fixação.
- Aspirador, escova macia e pano limpo para remover a sujidade das zonas acessíveis.
- Instrumento de medição adequado para verificar o circuito elétrico, caso a verificação seja efetuada por alguém com conhecimentos de sistemas elétricos automóveis.
3) Procedimento de montagem passo a passo
- Imobilize o veículo, desligue a ventilação e a ignição e siga as instruções do fabricante para desligar a bateria em segurança, incluindo eventuais tempos de espera.
- De acordo com o procedimento de assistência, dê acesso ao ventilador. Solte as coberturas e os revestimentos com ferramentas adequadas, sem usar força excessiva.
- Antes de desligar, registe o percurso da cablagem, a posição do conector e a orientação da peça original.
- Solte o bloqueio do conector e desligue-o puxando pelo corpo do conector, nunca pelos fios. Verifique se existem sinais de queimadura, corrosão ou contactos soltos.
- Segure o ventilador e solte os respetivos elementos de fixação conforme indicado pelo fabricante. Ao retirá-lo, proteja o rotor e os componentes adjacentes.
- Limpe a zona acessível onde a peça está instalada e remova folhas ou outros objetos estranhos. Verifique também o estado do filtro do habitáculo, se o veículo estiver equipado com um, e procure eventuais sinais de infiltração de água.
- Volte a comparar a peça retirada com a peça de substituição. Se houver diferenças no conector ou na fixação, interrompa a montagem; não altere a cablagem nem o corpo para forçar a adaptação da peça.
- Instale o ventilador de substituição na orientação correta. Se a montagem incluir uma junta, verifique o seu estado e o correto assentamento.
- Fixe todos os elementos de acordo com o procedimento do fabricante. Evite apertar excessivamente as uniões em peças de plástico.
- Ligue o conector até ficar bloqueado e encaminhe a cablagem pelo percurso original, afastada de peças móveis e de locais onde possa ficar entalada.
- Volte a montar as coberturas e os revestimentos desmontados, retire as ferramentas e restabeleça a alimentação de acordo com as instruções do fabricante do veículo.
4) Verificações após a montagem e confirmação do funcionamento
- Com o veículo parado, teste os níveis disponíveis ou a amplitude de regulação da velocidade. O ventilador deve responder aos comandos sem interrupções.
- Verifique pelo som se existem ruídos de fricção, batidas ou assobios invulgares e confirme se há vibrações.
- Verifique o fluxo de ar nas saídas e o funcionamento do desembaciamento. O simples funcionamento do ventilador não confirma o correto funcionamento de todo o sistema de aquecimento ou ar condicionado.
- Se sentir cheiro a sobreaquecimento ou se o funcionamento for irregular, desligue o ventilador e apure a causa. Faça um breve teste de condução apenas depois de uma verificação estacionária bem-sucedida e com visibilidade garantida.
5) Erros de montagem mais comuns e como evitá-los
- Substituição sem verificar a causa: verifique primeiro também a alimentação e a regulação, para evitar que a substituição deixe por resolver outra avaria.
- Sujidade deixada na zona de montagem: limpe a área acessível antes da instalação, caso contrário o rotor poderá fazer ruído ou ficar bloqueado.
- Danos nas pás durante o manuseamento: segure a peça pelo corpo e não a pouse apoiando o peso sobre o rotor.
- Fixação ou junta mal assentadas: antes de apertar, confirme o posicionamento correto, que ajuda a evitar vibrações e fugas de ar.
- Ligação a um conector danificado: os contactos queimados ou soltos devem ser reparados por um profissional; a simples substituição do ventilador não resolverá este problema.
Motivos que podem danificar a peça
Nos ventiladores do aquecimento e do ar condicionado, podem ocorrer, de um modo geral, as seguintes causas de avaria; não se trata de uma descrição do estado constatado nesta unidade:
- Desgaste do motor e do respetivo apoio devido a uma utilização prolongada, que pode manifestar-se através de ruído, folga ou interrupções no funcionamento.
- Entrada de objetos estranhos no rotor, provocando fricção, desequilíbrio ou danos nas pás.
- Humidade e infiltrações de água, que podem causar corrosão nos contactos e nas partes internas do motor.
- Bloqueio do rotor e consequente sobreaquecimento do motor.
- Ligações elétricas defeituosas, sobretudo contactos soltos ou oxidados, que podem sobreaquecer localmente.
- Manuseamento descuidado ou montagem incorreta, que podem provocar fissuras no corpo, deformação do rotor ou danos na fixação.
