Descrição
CITROEN C4 B7 aquecimento, ar condicionado e controle de rádio automotivo
Testado – funcional
Descrição da peça

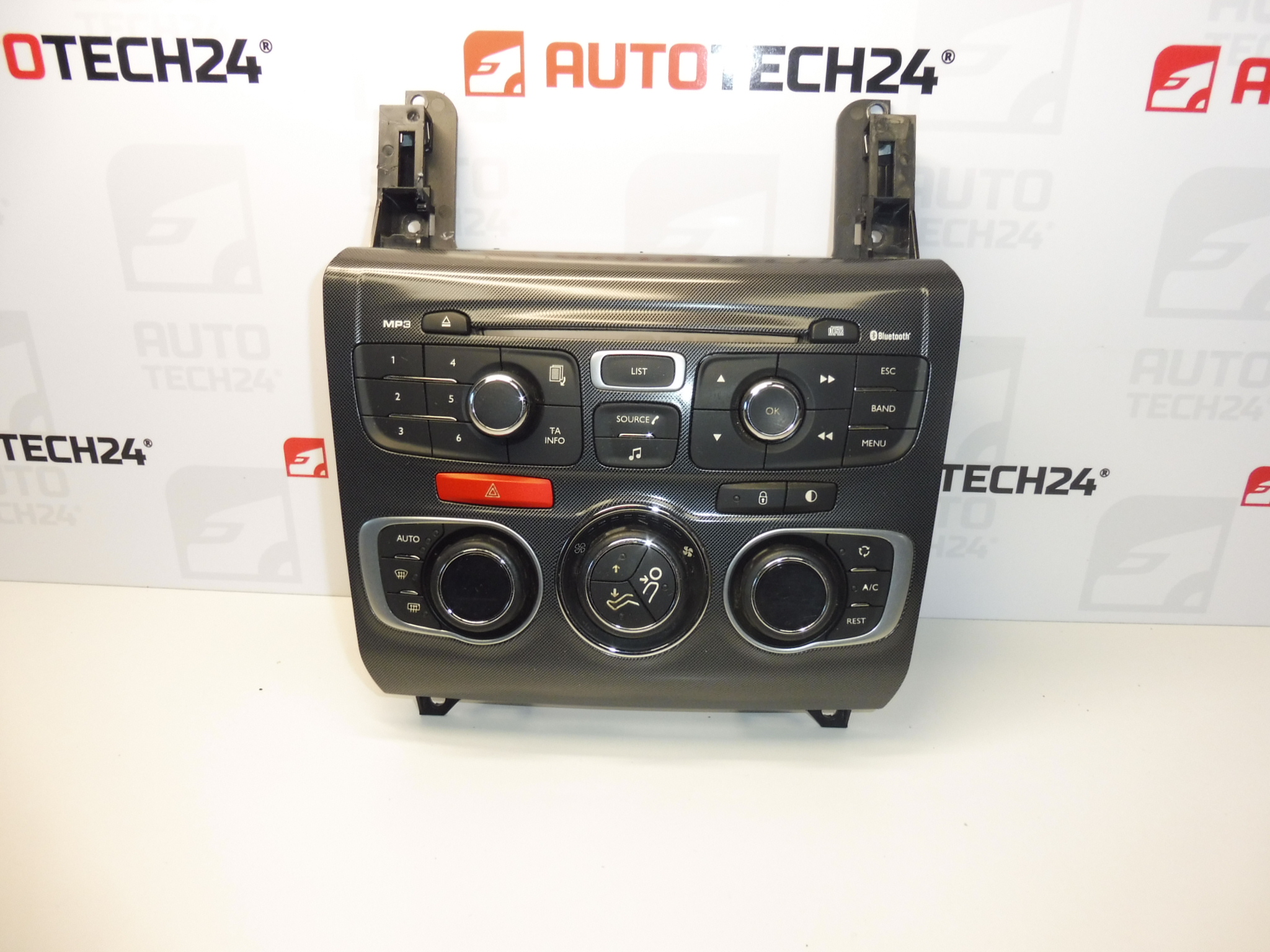

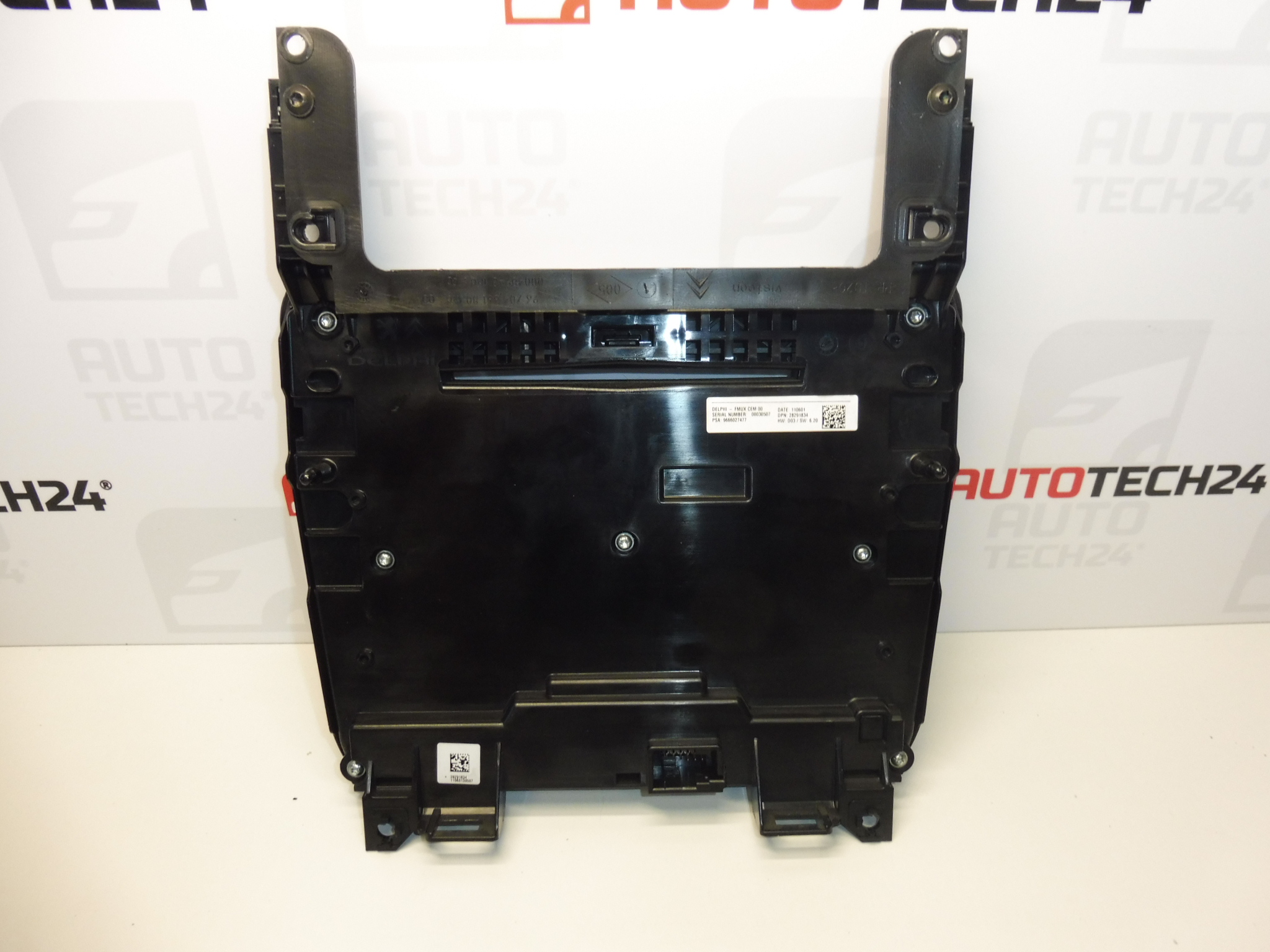

O painel multifuncional do Citroën C4 II é utilizado para controlar o aquecimento, o ar condicionado e o auto-rádio. É uma peça elétrica usada que, segundo os dados fornecidos, está testada e funcional. É uma escolha adequada ao substituir um painel de controle com defeito ou danificado de design correspondente.
Ao procurar um substituto, as designações 9666027477, 6155HL e 98040782ZD são particularmente importantes. Antes de escolher compare os números, bem como o design do painel original, a disposição dos controles e dos conectores. A aparência idêntica por si só não garante a execução idêntica da peça.
Informações técnicas
- Fabricante: não especificado; os documentos indicam o nome Stellantis CITROEN PEUGEOT.
- Modelo: Citroën C4 II; marcado CITROEN C4 B7 na descrição longa.
- Tipo de peça: painel de controle multifuncional.
- Funções: controle de aquecimento, ar condicionado e rádio do carro.
- Condição: usado, testado – funcional.
- Outros números: 98040782ZD.
Códigos de produto
- Códigos de produto: 9666027477, 6155HL, 98040782ZD.
- Modelo conforme etiqueta: Citroen C4 II.
Recomendações de instalação
Em geral, o seguinte procedimento se aplica a este tipo de quadro de controle elétrico. A desmontagem exata do painel, o método de fixação e quaisquer operações de serviço dependem do modelo específico e do design do carro. Siga o procedimento de serviço do fabricante.
1) Antes da montagem
- Compare as marcações da peça original e de reposição, o formato do painel, os controles, os pontos de fixação e o design dos conectores.
- Verifique a tampa, as travas, os contatos e os soquetes dos conectores do painel usado. Procure rachaduras, contatos tortos, corrosão ou vestígios de umidade.
- Verifique se a falha é causada pela fonte de alimentação, fiação ou conector danificado. A substituição do painel não eliminará essa causa por si só.
2) Ferramentas e materiais necessários
- Ferramentas de plástico para desmontagem cuidadosa de acabamentos internos.
- Chaves de fenda ou acessórios adequados de acordo com o projeto de fixação real.
- Lanterna, tapete protetor e recipiente para fixadores desmontados.
- Se necessário, meios destinados a contatos elétricos; use-o somente de acordo com as instruções e deixe-o ventilar antes de conectar.
3) Procedimento de montagem passo a passo
- Pare o veículo com segurança, proteja-o contra movimento e desligue os aparelhos elétricos e a ignição.
- Siga o procedimento do fabricante para colocar os componentes eletrônicos em repouso e desconectar a bateria com segurança antes de trabalhar nos conectores.
- Proteja as superfícies de visualização ao redor contra arranhões e documente a construção original.
- De acordo com o procedimento de serviço, afrouxe a guarnição que impede o acesso à montagem do painel. Não force os clipes de plástico.
- Afrouxe os fixadores do painel e segure-o para que não fique pendurado na fiação.
- Deslize cuidadosamente o painel apenas até onde os fios permitirem. Observe a conexão dos conectores.
- Destrave os conectores e desconecte-os pelo corpo, não puxando pelos fios.
- Compare os dois painéis e inspecione a fiação e os conectores do carro. Corrija contatos danificados ou vestígios de superaquecimento antes de conectar o substituto.
- Conecte os conectores ao painel de substituição e verifique o travamento adequado. Se o conector não encaixar, não o force.
- Armazene a fiação sem prender e fixe o painel da maneira original. Aperte as juntas de acordo com o procedimento de serviço para evitar danos aos plásticos.
- Devolva o revestimento desmontado e verifique o correto assentamento dos clipes e o livre funcionamento dos elementos de controle.
- Conecte a bateria de acordo com o procedimento do fabricante e execute uma verificação de funcionamento. Execute quaisquer operações de inicialização somente se prescrito pela documentação do veículo em questão.
-
4) Verificações pós-montagem e verificação de funcionamento
- Com o veículo parado, verifique a resposta de todos os controles disponíveis de aquecimento, ar condicionado e rádio do carro de acordo com o equipamento do veículo.
- Verifique se os botões não estão presos, se o painel está firme e se o acabamento não pressiona os controles.
- Se alguma função não responder, primeiro verifique a conexão e a alimentação corretas; faça acompanhamento com diagnósticos conforme necessário.
- Em um possível test drive curto, observe se o painel está solto ou se há sons indesejados. Faça uma verificação detalhada dos controles fora do passeio.
5) Os erros de montagem mais comuns e como evitá-los
- Escolha apenas pela aparência: compare também rótulos, conectores e layout de controle.
- Desconectando conectores energizados: siga o procedimento prescrito para desligar os componentes eletrônicos e desconectar a bateria.
- Travas quebradas ou danos na guarnição: use ferramentas plásticas apropriadas e primeiro determine o método de fixação.
- Conector solto ou fio comprimido: verifique todas as conexões e fiação antes de cobrir.
- Causa original não corrigida da falha: resolva qualquer umidade, corrosão ou falha na conexão elétrica antes da substituição.
Razões pelas quais a peça está danificada
Este tipo de painel de controle geralmente pode funcionar mal pelos seguintes motivos. Esta não é uma descrição de danos à peça oferecida, que está listada como testada e funcional nos documentos.
- Desgaste dos elementos de controle durante uso prolongado ou carga excessiva.
- Entrada de líquido e umidade que pode causar corrosão por contato e mau funcionamento eletrônico.
- Danos mecânicos durante desmontagem descuidada, impacto ou manuseio violento.
- Conectores danificados ou soltos que podem causar funcionamento intermitente.
- Falhas na fonte de alimentação ou na fiação que podem afetar a operação do painel ou danificar seus componentes eletrônicos.
