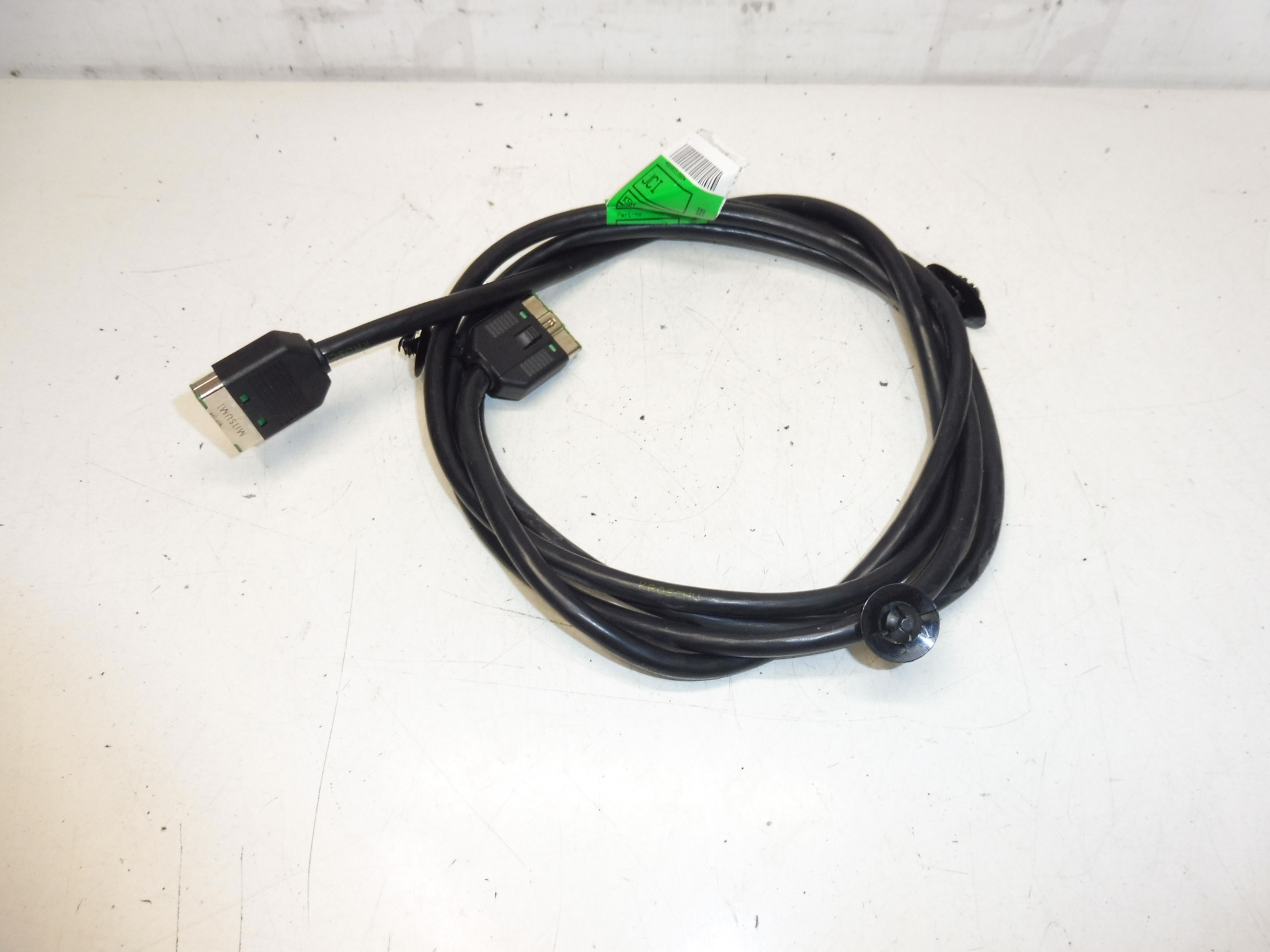

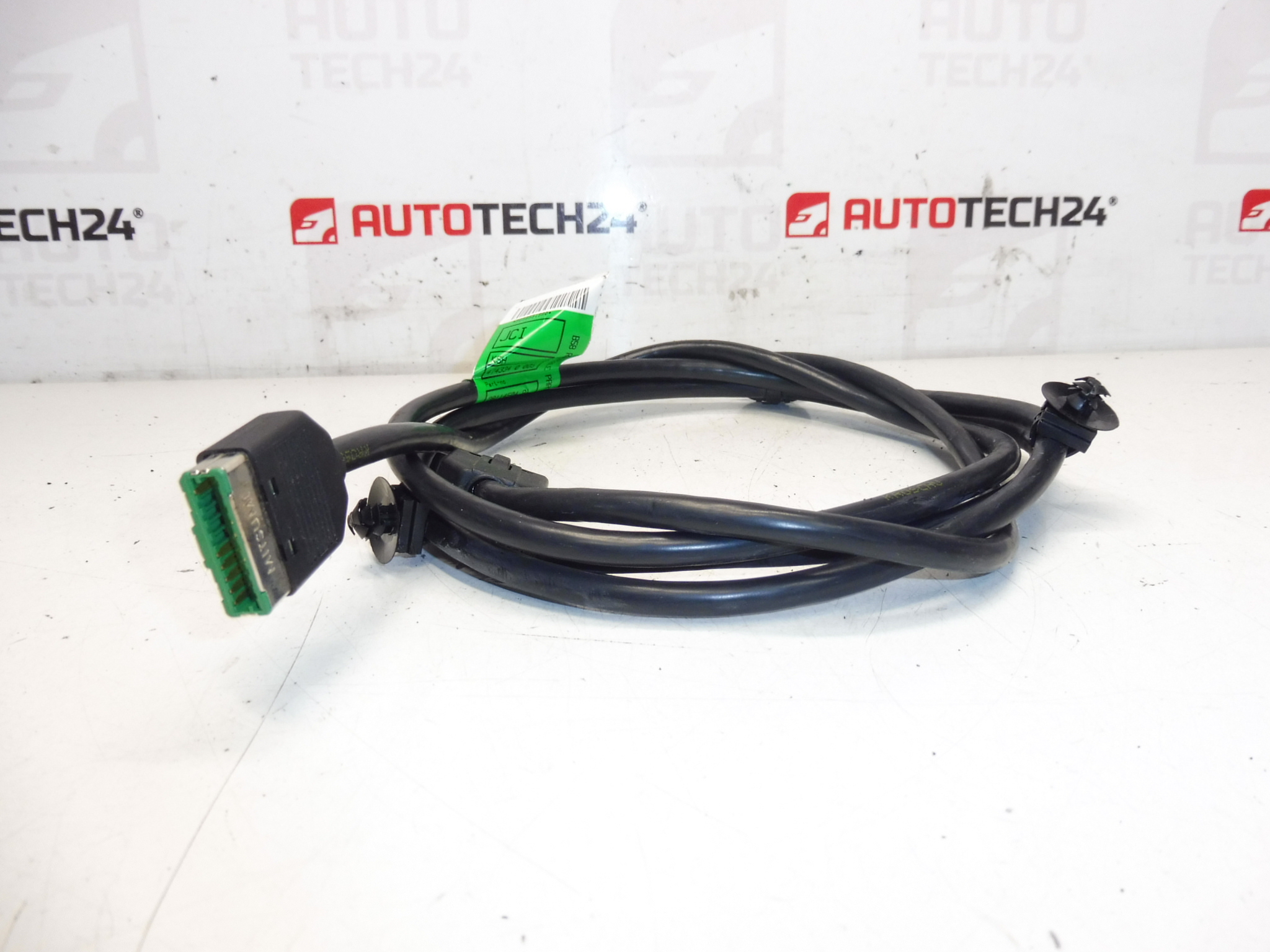

Pacote de reprodutor multimídia de DVD direito 9658551980 6574C5

Descrição

Pacote genuíno de DVD e reprodutor multimídia para carros Citroen C4 Picasso de primeira geração

Descrição da peça

Este arnês direito do leitor multimídia de DVD usado é para carros Citroën C4 Picasso de primeira geração. É um componente elétrico destinado à conexão de componentes multimídia, onde é importante a correta correspondência de conectores, fiação e marcação do produto. A peça é particularmente adequada para reparar a cablagem original em caso de danos, interrupção de fios ou na substituição de um feixe não funcional.

Ao escolher este tipo de peça automotiva, é fundamental orientar-se de acordo com o número de peça 9658551980 e o código 6574C5, pois são essas designações que os mecânicos e reparadores domésticos mais procuram pela peça certa. A peça original usada costuma ser uma escolha prática para manter a conexão original sem modificações desnecessárias.

Informações técnicas

• Fabricante: Stellantis Citroën Peugeot
• Modelo: Citroën C4 Picasso primeira geração
• Outros números: 9658551980, 6574C5, NFP

Códigos de produto

• Códigos do produto: 9658551980, 6574C5
• Modelos de rótulos/fundos: Citroën C4 PICASSO

Recomendações de instalação

Para esta peça, o procedimento exato de substituição pode variar dependendo do design específico do carro e do equipamento multimídia. O procedimento abaixo é geralmente típico para a instalação de um chicote elétrico de sistema multimídia.

1) Antes da montagem

• Verifique se a designação 9658551980 e 6574C5 correspondem à peça antiga.
• Compare o formato do feixe, o comprimento da linha, o número de ramais, os tipos de conectores e sua fixação mecânica.
• Inspecione a condição do isolamento, dos conectores e dos contatos quanto a danos, folgas ou oxidação.
• Verifique se há sinais de superaquecimento, mau reparo ou fios quebrados no chicote.

2) Ferramentas e materiais necessários

• Conjunto básico de ferramentas manuais
• Alavanca de plástico para remoção do painel
• Agente de limpeza para contatos elétricos
• Iluminação de trabalho
• Luvas de proteção
• Correias ou fechos originais, se aplicável

3) Procedimento de montagem passo a passo

1. Desligue a ignição e desconecte a bateria antes de iniciar o trabalho.
2. Forneça acesso à parte do interior ou espaço onde o pacote multimídia original é guardado.
3. Retire as tampas, enfeites ou elementos de acesso com cuidado para não danificá-los.
4. Documente a fiação original do chicote e a localização dos conectores individuais, de preferência com uma foto antes da desmontagem.
5. Desconecte os conectores do chicote antigo gradativamente e sem usar força excessiva, afrouxando sempre os fusíveis dos conectores.
6. Solte o pacote dos suportes, grampos e pontos-guia.
7. Compare as peças novas e antigas lado a lado e verifique se todas as terminações correspondem exatamente.
8. Coloque o novo feixe na rota de fiação original para que ele não fique esticado, dobrado ou entre em contato com arestas vivas.
9. Conecte todos os conectores em seus locais correspondentes e verifique se eles encaixam corretamente.
10. Fixe o pacote nos suportes ou pinças originais para que ele não se mova durante a operação.
11. Reinstale todas as tampas e acabamentos removidos.
12. Conecte a bateria e execute uma verificação básica do funcionamento do sistema multimídia.
• 4) Verificações pós-montagem e test drive/verificação de função
  • Verifique se todos os conectores estão totalmente encaixados e se não há fios soltos em nenhum lugar.
  • Verifique o funcionamento do dispositivo multimídia conectado de acordo com o equipamento do carro.
  • Verifique de forma auditiva e visual se o pacote não se solta em nenhum lugar ou roça nas partes adjacentes.
  • Após uma curta viagem, verifique novamente se a guia está estável e se o acessório não foi liberado.

  5) Os erros de montagem mais comuns + como evitá-los

  • Trocar conectores – marque ramificações individuais ou tire fotos antes de desconectar.
  • Assentamento insuficiente do conector – sempre verifique se há um clique mecânico após a conexão.
  • Roteamento incorreto do chicote – passe a fiação no mesmo caminho da peça original e proteja-a contra fricção.
  • Danos no painel durante a desmontagem – use ferramentas de plástico adequadas em vez de alavancas de metal.
  • Montagem sem verificação do número da peça – sempre compare os códigos do produto e o design físico antes da instalação.

  Razões pelas quais a peça está danificada

  • Danos mecânicos à fiação durante desmontagem ou reparo anterior
  • Quebra de fios devido a tensão prolongada ou fiação inadequada
  • Danos no isolamento devido ao atrito com peças adjacentes
  • Conectores com defeito ou soltos
  • Oxidação de contatos e transmissão elétrica prejudicada
  • Intervenção não profissional na fiação original
