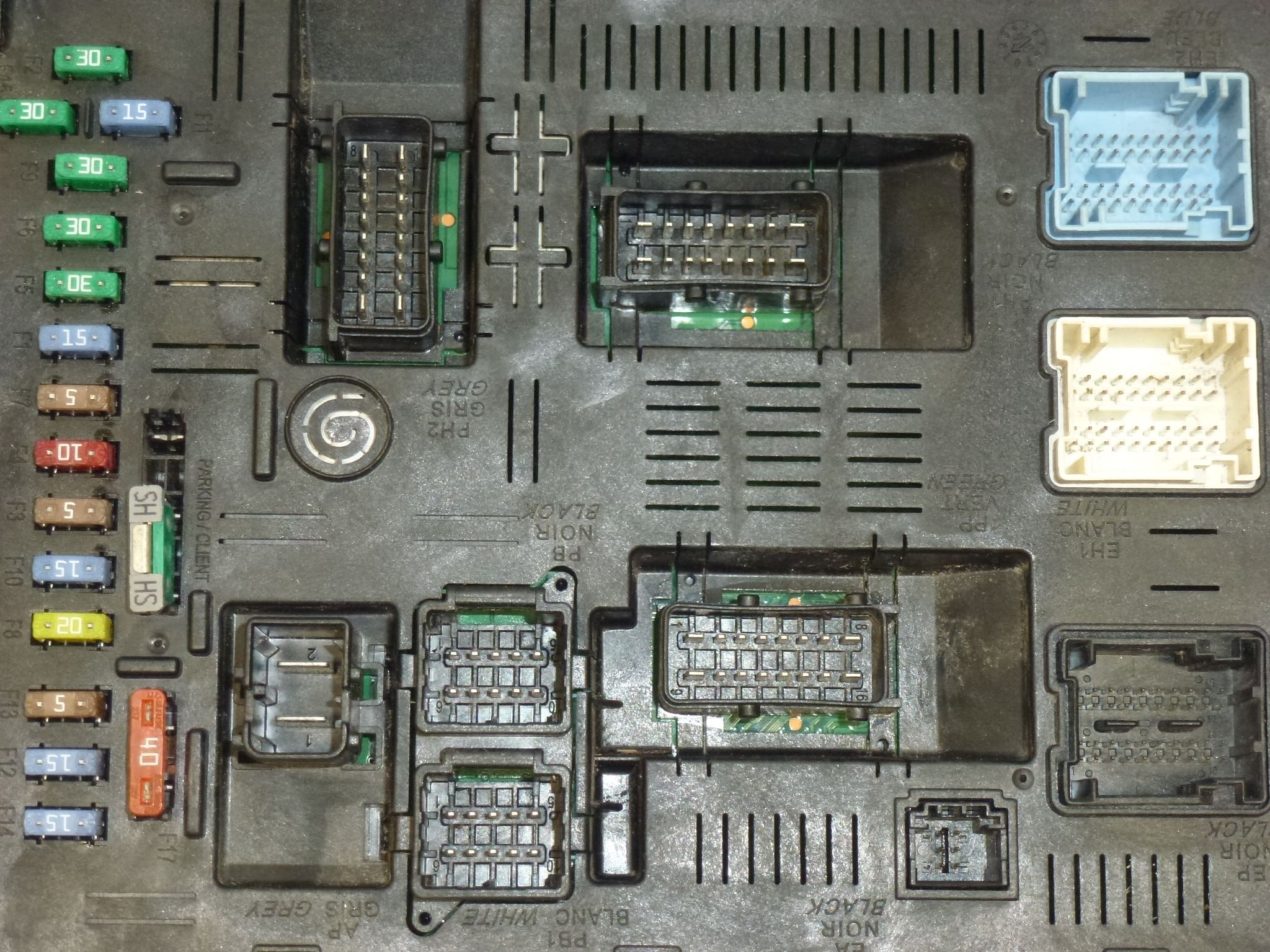

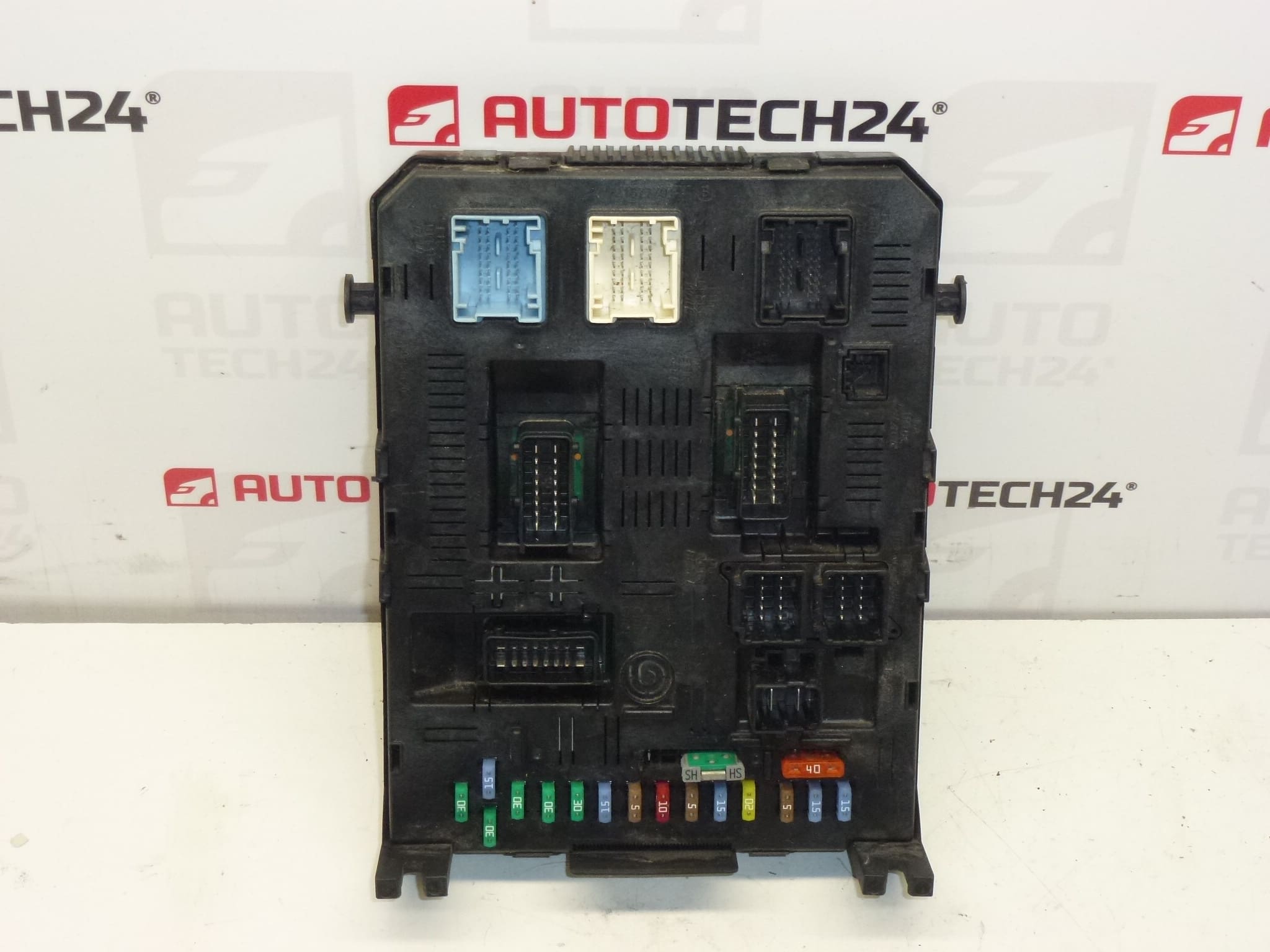

Unidade de Controlo BSI (ECU) 2004 H05-01 Citroën Peugeot 9661940480

Descrição

Unidade de Conforto BSI JOHNSON CONTROLS 2004 H05-01. Compatível com os modelos Citroën C4, C5 II e Peugeot 307, 407.

Descrição

Unidade BSI (Built-in Systems Interface) destinada ao controlo dos sistemas de conforto e eletrónica da carroçaria. Esta unidade, de referência 2004 H05-01 fabricada pela Johnson Controls, gere funções como iluminação interior, comandos das portas, fecho centralizado, comunicações entre módulos e sinais de diagnóstico. Ideal para oficinas e mecânicos automóveis que procuram uma peça de substituição compatível por referência (frequentemente pesquisada pelo código 9661940480 e variantes associadas).

Informações Técnicas

• Fabricante: Johnson Controls
• Modelo: 2004 H05-01
• Códigos do Produto: 9661940480
• Outros Números: 1660728480, 1660728780, 1660729180, 6580KH, 6580KJ, 6580GK, 6580CW, 6580Y6, 6580Y5, BOOT 21676031-5B, HARD 28117435-2A, NFP

Montagem e codificação – Importante

• A unidade é usada e está “emparelhada” com o veículo original (VIN/PIN/chaves).
• Opções de colocação em funcionamento:
  1. Clonagem dos dados da unidade antiga (EEPROM/Flash) – após a clonagem a unidade fica plug and play.
  2. Virginização e posterior inicialização/telecodificação através do DiagBox (ou online) + adaptação das chaves.
• Recomenda-se que a operação seja realizada por um técnico com equipamento de serviço PSA (DiagBox/Lexia/PP2000).
• Antes de desmontar/instalar, desligue sempre a bateria e siga o procedimento do fabricante para evitar danos à unidade.

Recomendações de Montagem

• Desligar a bateria e aguardar pelo menos 1–2 minutos para descarregar circuitos antes de iniciar a desmontagem.
• Acesso: normalmente a BSI está localizada junto ao conjunto de fusíveis/na caixa de comando sob o painel do lado do condutor; remover painéis inferiores e tampas de proteção para aceder com cuidado.
• Desligar os conectores com cuidado, travar linguetas e evitar puxar pelos fios. Inspecionar pinos e tomadas por sinais de corrosão ou sujidade.
• Evitar tocar diretamente nos contactos elétricos; utilizar proteção antiestática sempre que possível.
• Após instalação, verificar fusíveis e que todos os conectores estão bem encaixados. Proceder à clonagem ou codificação conforme descrito na secção anterior para restabelecer todas as funções.

Motivo Mais Comum de Avaria

• Entrada de humidade e corrosão nos conectores ou na placa eletrónica.
• Soldaduras partidas ou microfraturas devido a vibração e ciclos térmicos (sobretudo em veículos mais antigos).
• Picos de tensão ou curto-circuitos provocados por falha da bateria, alternador ou instalações elétricas auxiliares.
• Falha de componentes internos (relés, condensadores) por envelhecimento.
• Manuseamento incorreto durante a desmontagem/instalação sem desligar a bateria.

Observações Finais

Peça indicada para profissionais e entusiastas de reparação automóvel. Procure pelo código 9661940480 ou pelas referências listadas nas Informações Técnicas para confirmar correspondência com a sua aplicação. Substituições sem clonagem/codificação apropriada podem resultar em perda de funções relacionadas com imobilizador, fecho central e comunicação entre módulos.
