Descrição

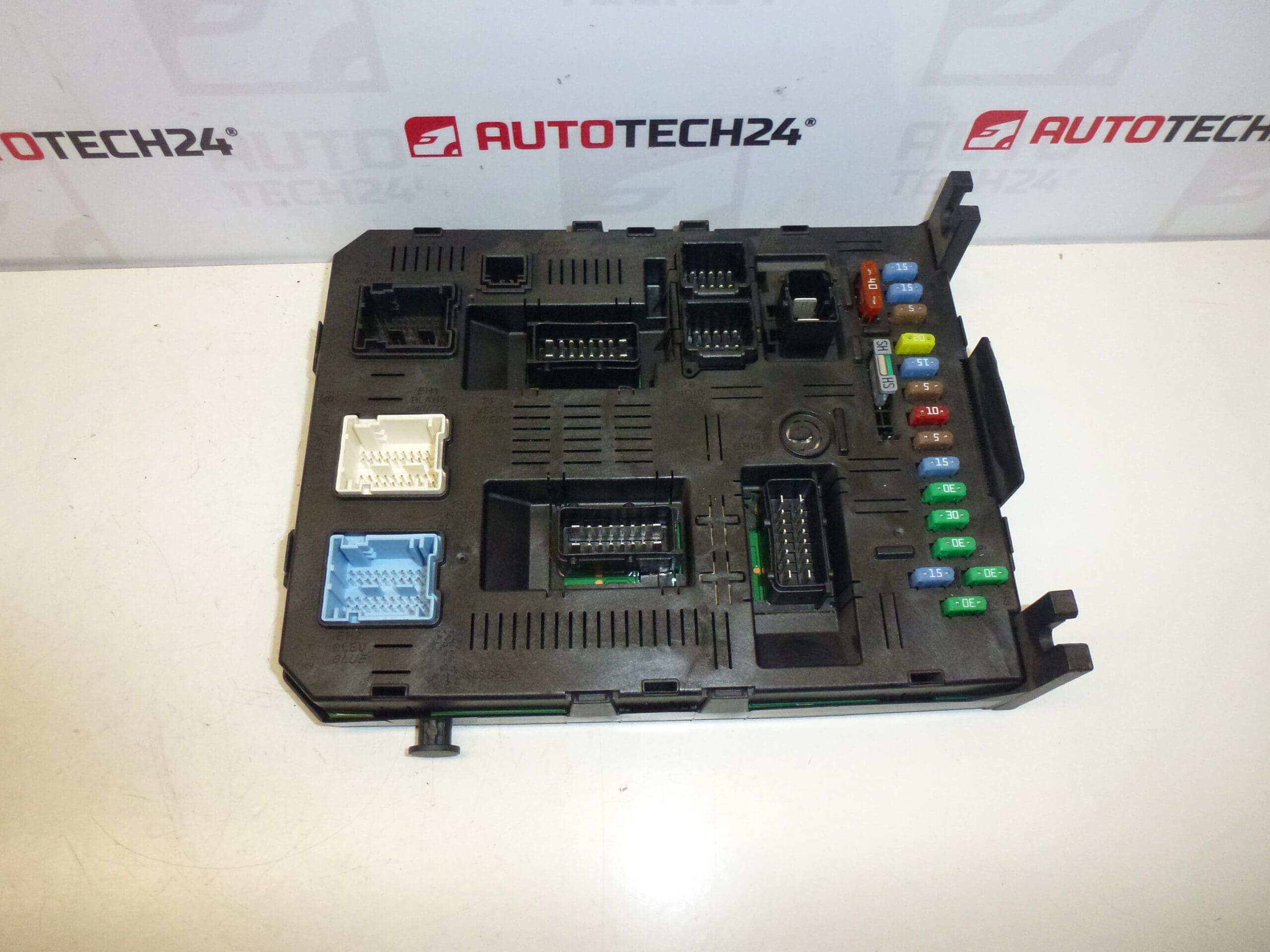

BSI JOHNSON CONTROELS 2004 H05-01. Adequado para os modelos Citroën C4, C5 II e Peugeot 307 e 407.
Unidade BSI (Body System Interface) Johnson Controls H05-01, referência frequentemente procurada como 9660105980, é um módulo de comando central para funções de conforto e gestão elétrica em veículos Citroën e Peugeot. Ideal para oficinas e mecânicos DIY que procuram uma solução compatível com C4, C5 II, 307 e 407. Este módulo gere bloqueios centrais, iluminação interior e exterior, limpadores, vidros elétricos, comandos remotos, funções de alarme/imobilizador e comunicação CAN entre módulos. A substituição ou reparação correta devolve a operacionalidade a múltiplos sistemas do veículo, reduzindo avarias relacionadas com falha de comunicações internas.
Informações Técnicas
- Fabricante: Johnson Controls
- Modelo: BSI 2004 H05-01
- Códigos de Produto: 9660105980, H05-01, 1660728480, 1660729180, 1660727880

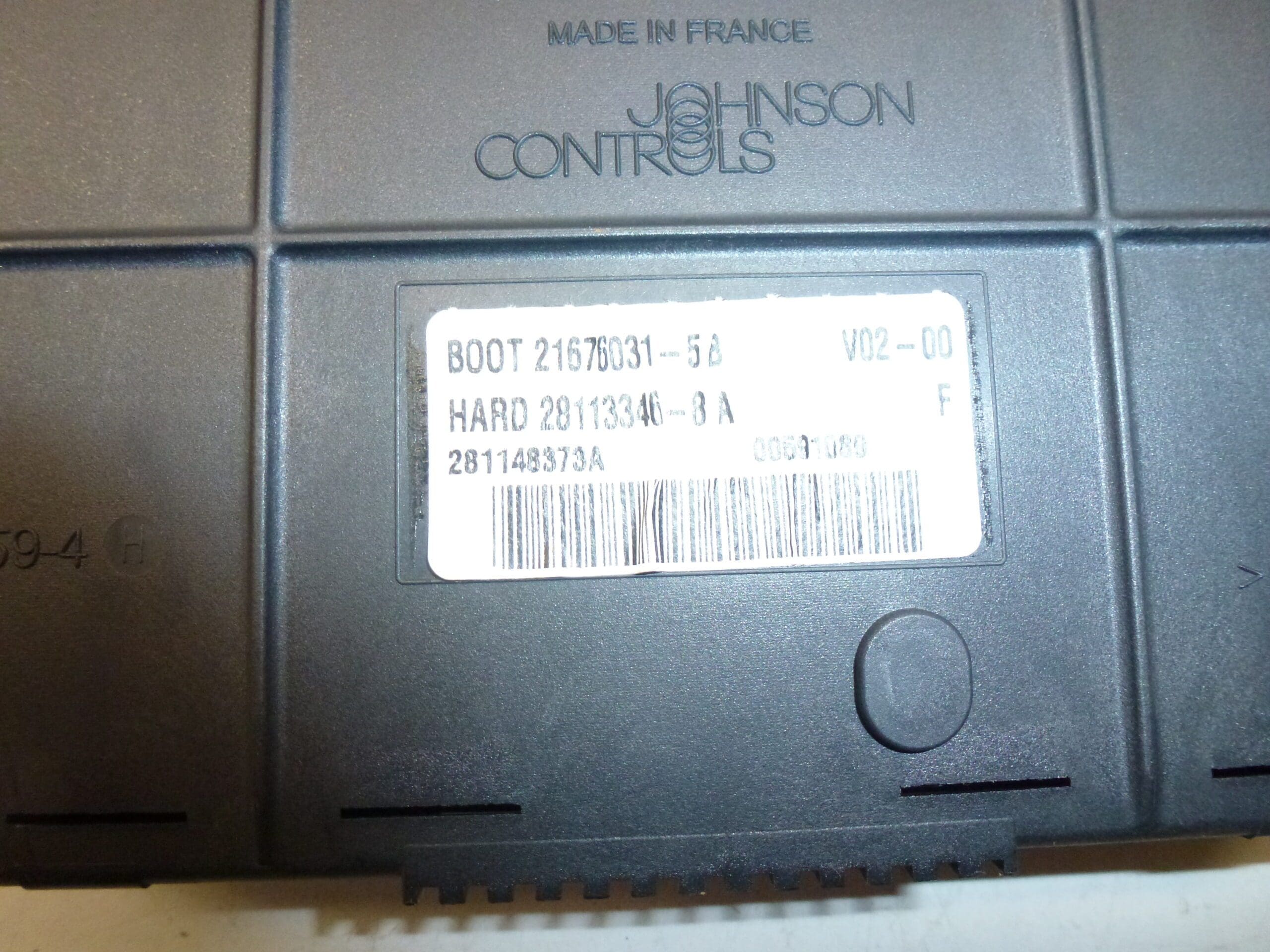

- Outros Números: 6580KH, 6580KJ, 6580CW, 6580QE, 6580Y5, 6580Y6, 6580AG, BOOT 21676031-5B, HARD 28113346-8A
- Compatibilidade: Citroën C4, Citroën C5 II, Peugeot 307, Peugeot 407 (ver códigos acima para correspondência)
Funcionalidade e aplicações
O módulo BSI é o coração da gestão de confortos do veículo: controla a iluminação interna/externa, acionamento das travas, sensores de portas, comandos dos vidros elétricos, limpadores e funções do telecomando. Atua também como gateway CAN, permitindo a troca de informação entre ECU’s do motor, ABS, AIRBAG e outras unidades. Por esta razão, avarias no BSI podem originar variados sintomas como falhas de travamento central, mensagens de erro no painel, funcionamento irregular dos vidros ou perda da função do telecomando.
Montagem e codificação – importante
- A Unidade é usada e está “emparelhada” com o veículo original (VIN/PIN/chaves).
- Possibilidades de colocação em funcionamento:
- Klonagem dos dados da unidade antiga (EEPROM/Flash) – após o clonado a unidade fica plug and play.
- Virginização e posterior inicialização/codificação via DiagBox (ou online) + adaptação das chaves.
- Recomendado realizar por técnico com equipamento de serviço PSA (DiagBox/Lexia/PP2000).
- Antes da desmontagem/montagem desligue sempre a bateria e siga os procedimentos do fabricante para evitar danos na unidade.
Recomendações de Montagem
Substituir o BSI exige atenção: desligue a bateria, aguarde alguns minutos para descarga das linhas, retire os conectores com cuidado e marque a posição antes de remover. Evite puxar pelos cabos; liberte as travas plásticas e garanta que os pinos não estão oxidados. Após montagem, proceda à clonagem ou codificação conforme descrito acima. Se pretende economia de tempo e garantia de funcionalidade imediata, a clonagem EEPROM/Flash é a opção mais direta. Execute sempre um teste completo de todos os comandos de conforto e de comunicação CAN antes de entregar o veículo.
Por que este componente avaria com mais frequência
As falhas mais comuns devem-se a intrusão de humidade/condensação, corrosão nos conetores, picos de tensão (acidentes elétricos ou ligações erradas), soldas cravadas com fadiga térmica e falhas dos componentes eletrónicos internos (capacitores, microcontroladores). Sintomas frequentes incluem perda intermitente de funções de conforto, falha do telecomando, mensagens de erro no painel ou comportamento errático dos módulos conectados.
Dicas para compra (SEO e procura por referências)
Este BSI é frequentemente procurado por referências como 9660105980, H05-01, 6580KH e variantes 6580CW/6580QE. Ao procurar substitutos ou compatibilidades, use estas referências para acelerar a identificação. Produto adequado para oficinas independentes e entusiastas que realizam manutenção avançada em Citroën e Peugeot.
