Chicote elétrico do motor Citroën Peugeot 2.0 16V RFJ 9658495380 6558ZA

Descrição

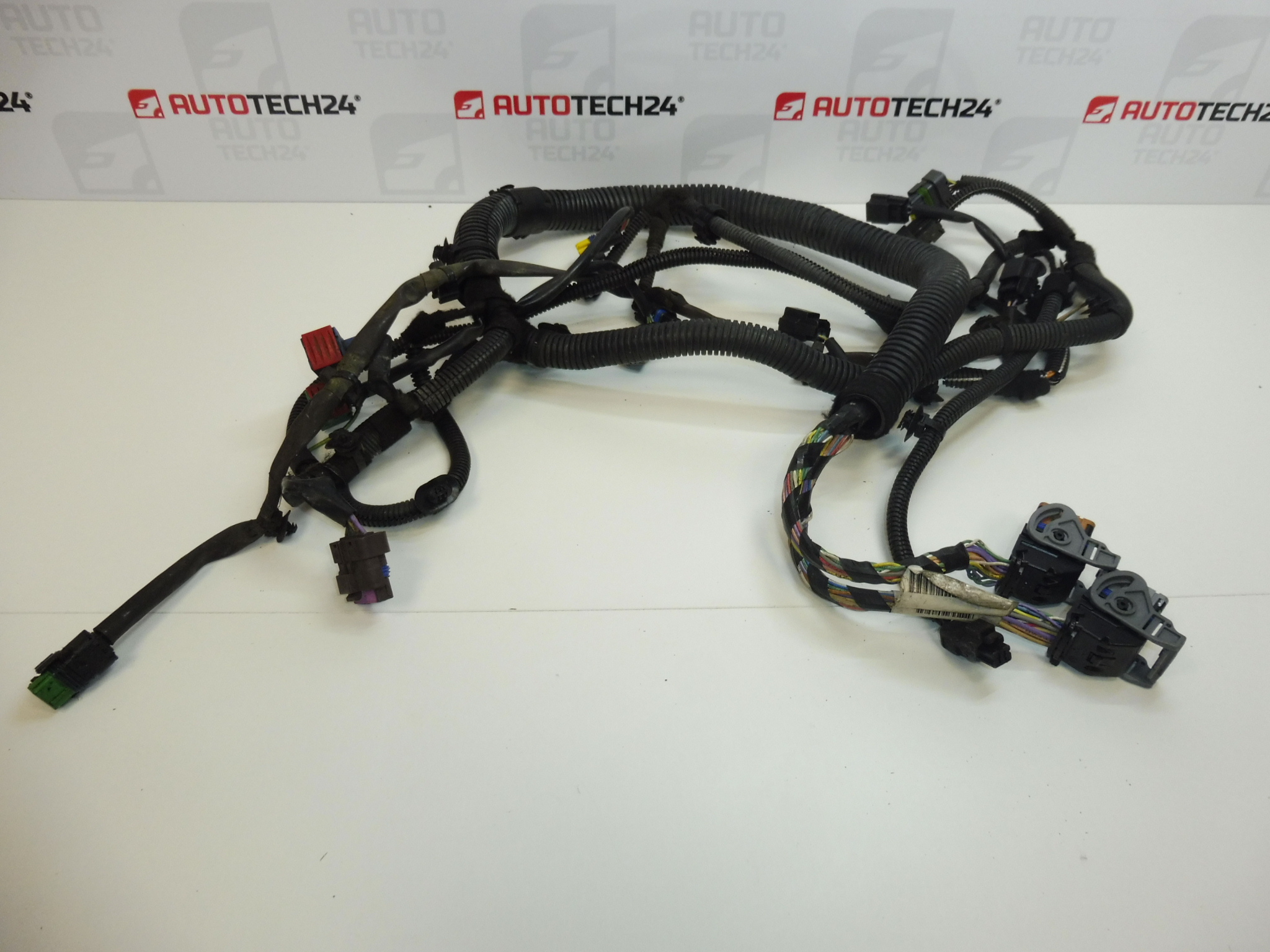

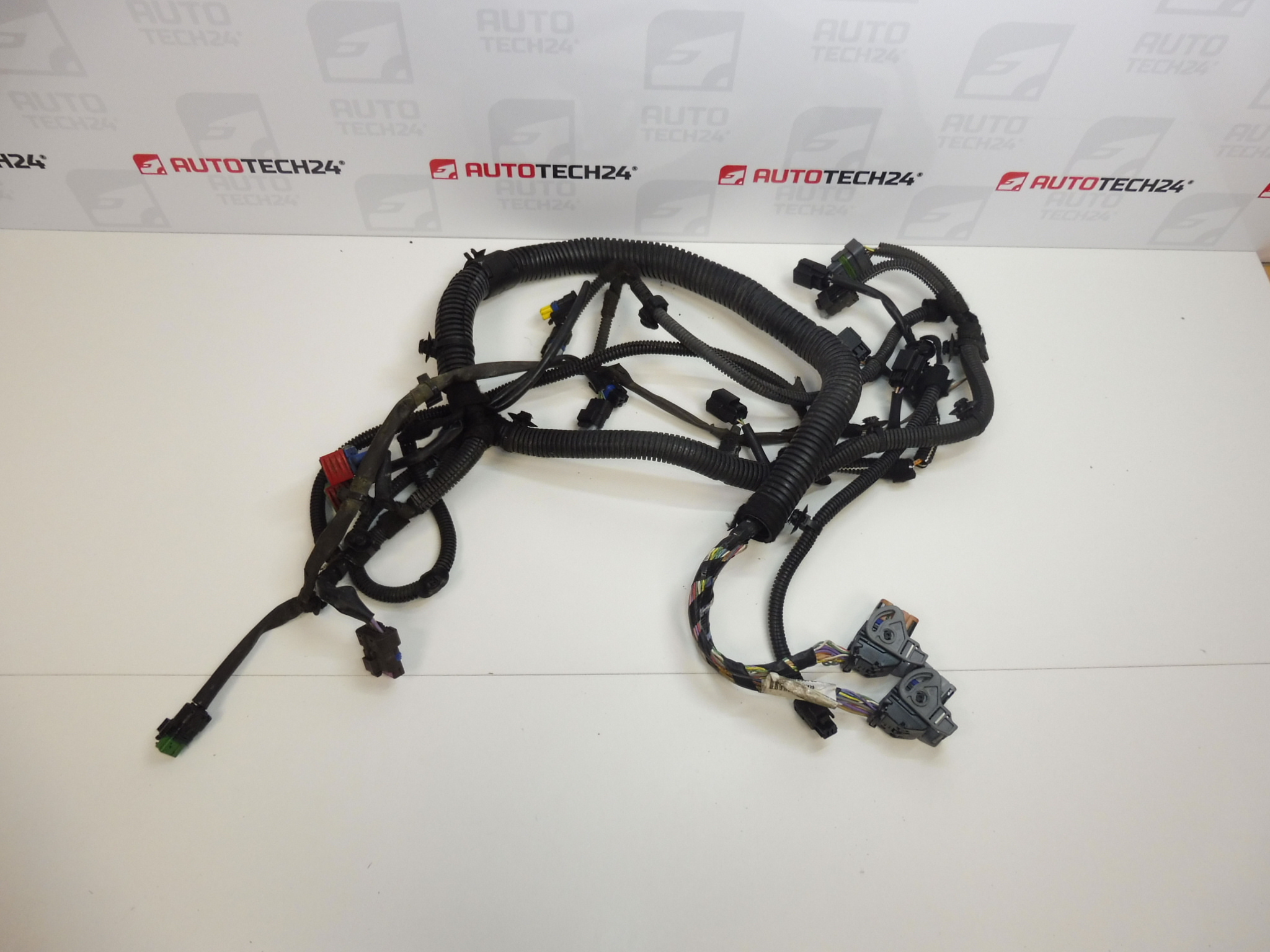

Cablagem do motor Citroën Peugeot para motores 2.0 16V RFJ
Proveniente de um PEUGEOT 307 CC de 2005

Descrição da peça

Cablagem do motor usada Citroën Peugeot 2.0 16V RFJ com as referências 9658495380 e 6558ZA, destinada à ligação elétrica dos componentes do motor e à transmissão de alimentação e sinais. É uma opção adequada para reparar uma instalação elétrica do motor danificada, desde que corresponda à configuração da cablagem original.

A peça provém de um PEUGEOT 307 CC de 2005. Ao escolher, tenha em conta não só a designação do motor, mas sobretudo as referências do produto, a disposição das ramificações e a configuração dos conectores. A substituição por uma cablagem correspondente pode ser uma solução mais prática do que reparações locais repetidas numa cablagem extensamente danificada.

Informações técnicas

• Fabricante: indicado na documentação como Stellantis / CITROEN PEUGEOT; o fabricante da própria cablagem não é indicado.
• Modelo: Citroën C4, Peugeot 206, Peugeot 307 – designações retiradas das etiquetas do produto.
• Origem da peça: PEUGEOT 307 CC, ano 2005.
• Motor: 2.0 16V RFJ.
• Tipo de peça: cablagem do motor.
• Estado: peça automóvel usada.
• Outras referências: não indicadas.
• Designação adicional na documentação: NFP.

Os modelos indicados não confirmam que a configuração da cablagem seja idêntica em todas as suas variantes. O fator decisivo é a correspondência da referência e da configuração construtiva com a peça a substituir.

Códigos do produto

• Códigos do produto: 9658495380, 6558ZA.

Ambas as referências são úteis para procurar a cablagem do motor e para a comparar com a cablagem original. Compare também os conectores, a disposição dos seus contactos e o encaminhamento de cada ramificação.

Recomendações de montagem

De um modo geral, para este tipo de peça: a substituição da cablagem do motor exige a identificação cuidadosa das ligações e a manutenção do encaminhamento correto dos cabos. O procedimento seguinte é genérico; os passos exatos de desmontagem, o acesso aos conectores e o procedimento de desligação e ligação da bateria dependem do modelo e da versão específicos do veículo. Siga a documentação de assistência técnica do fabricante.

1) Antes da montagem

• Compare as referências do produto, o número e a forma dos conectores, os seus encaixes mecânicos de orientação, a disposição dos contactos, os comprimentos das ramificações e os pontos de fixação.
• Inspecione o isolamento, as mangas de proteção, os elementos de bloqueio e os contactos. Procure fissuras, marcas de abrasão, corrosão, sinais de sobreaquecimento e intervenções inadequadas.
• Verifique a causa dos danos na cablagem original. Um curto-circuito não resolvido, uma fuga de líquido ou um encaminhamento inadequado podem também danificar a cablagem de substituição.
• Fotografe o encaminhamento original da cablagem e identifique as ligações antes de as desligar.

2) Ferramentas e materiais necessários

• Ferramentas manuais comuns adequadas às fixações do veículo em questão.
• Utensílios adequados para soltar em segurança os bloqueios dos conectores e os clipes de fixação.
• Etiquetas de identificação, lanterna e produtos adequados à limpeza de contactos elétricos, conforme necessário.
• Multímetro e, se necessário, equipamento de diagnóstico para a verificação posterior das funções elétricas.

3) Procedimento de montagem passo a passo

1. Imobilize o veículo em segurança, desligue a ignição e deixe o motor arrefecer.
2. De acordo com o procedimento do fabricante, aguarde até que os sistemas eletrónicos deixem de estar ativos e desligue a bateria.
3. Aceda à cablagem, desmontando apenas as coberturas e os componentes necessários, de acordo com a documentação de assistência técnica.
4. Documente o percurso da cablagem, a posição dos clipes de fixação e as ligações de cada ramificação. Identifique de forma distinta os conectores semelhantes.
5. Desbloqueie e desligue os conectores um a um. Segure-os pelo corpo, não puxe pelos fios nem force se encontrar resistência.
6. Solte os clipes de fixação e quaisquer outras ligações da cablagem. Retire cuidadosamente a cablagem original sem danificar os componentes circundantes.
7. Coloque as duas cablagens lado a lado e compare novamente a sua configuração. Se detetar diferenças, interrompa a montagem e determine a sua relevância.
8. Encaminhe a cablagem de substituição pelo percurso original. Mantenha-a afastada de peças quentes, móveis e cortantes e deixe a folga necessária para o movimento do motor.
9. Ligue os conectores correspondentes, verifique se os respetivos bloqueios estão engatados e fixe todas as ramificações nos suportes previstos. A cablagem não deve ficar esticada nem entalada.
10. Verifique se todas as ligações estão concluídas, volte a montar os componentes retirados e ligue a bateria seguindo o procedimento prescrito pelo fabricante.

4) Verificações após a montagem e teste de funcionamento

Antes de ligar o motor, verifique o encaminhamento de toda a cablagem e todas as ligações acessíveis. Depois de ligar a ignição, esteja atento a quaisquer sinais invulgares. Se tudo estiver em ordem, ligue o motor e verifique o seu funcionamento; efetue um diagnóstico, se necessário. Se sentir cheiro a isolamento sobreaquecido, observar fumo ou notar um funcionamento irregular, interrompa o teste e determine a causa. Efetue um breve teste de condução apenas após uma verificação bem-sucedida com o veículo parado. Em seguida, volte a inspecionar a fixação da cablagem.

5) Erros mais frequentes na montagem e como evitá-los

• Troca de conectores semelhantes: utilize fotografias e a identificação das ligações; não se baseie apenas no seu aspeto.
• Bloqueios mal engatados: verifique o encaixe e o bloqueio corretos de cada conector.
• Fios entalados ou esticados: antes de colocar as coberturas, verifique todas as ramificações e a respetiva folga.
• Clipes de fixação omitidos: reponha a fixação correta para evitar que a cablagem sofra abrasão ou se mova em locais inadequados.
• Avaria original não resolvida: antes de colocar o veículo em funcionamento, elimine a causa dos danos, não apenas as suas consequências.

Causas de danos na peça

Nas cablagens do motor, as causas frequentes de danos incluem, em geral, os fatores seguintes. Não se trata de uma descrição de defeitos detetados nesta unidade específica.

• Calor e envelhecimento do isolamento, que podem provocar o seu endurecimento e fissuração.
• Vibrações e abrasão devido a clipes de fixação soltos ou ao encaminhamento incorreto da cablagem.
• Humidade e sujidade nos conectores, que favorecem a corrosão e prejudicam o contacto elétrico.
• Fugas de fluidos do veículo, que podem deteriorar os materiais de proteção e os vedantes dos conectores.
• Curto-circuito ou sobrecarga, que provocam o sobreaquecimento dos fios e dos contactos.
• Reparações inadequadas e desmontagem descuidada, por exemplo, puxar pelos fios, danificar os bloqueios ou efetuar ligações inadequadas.
• Danos causados por roedores, sobretudo isolamento roído e fios cortados.
