Descrição

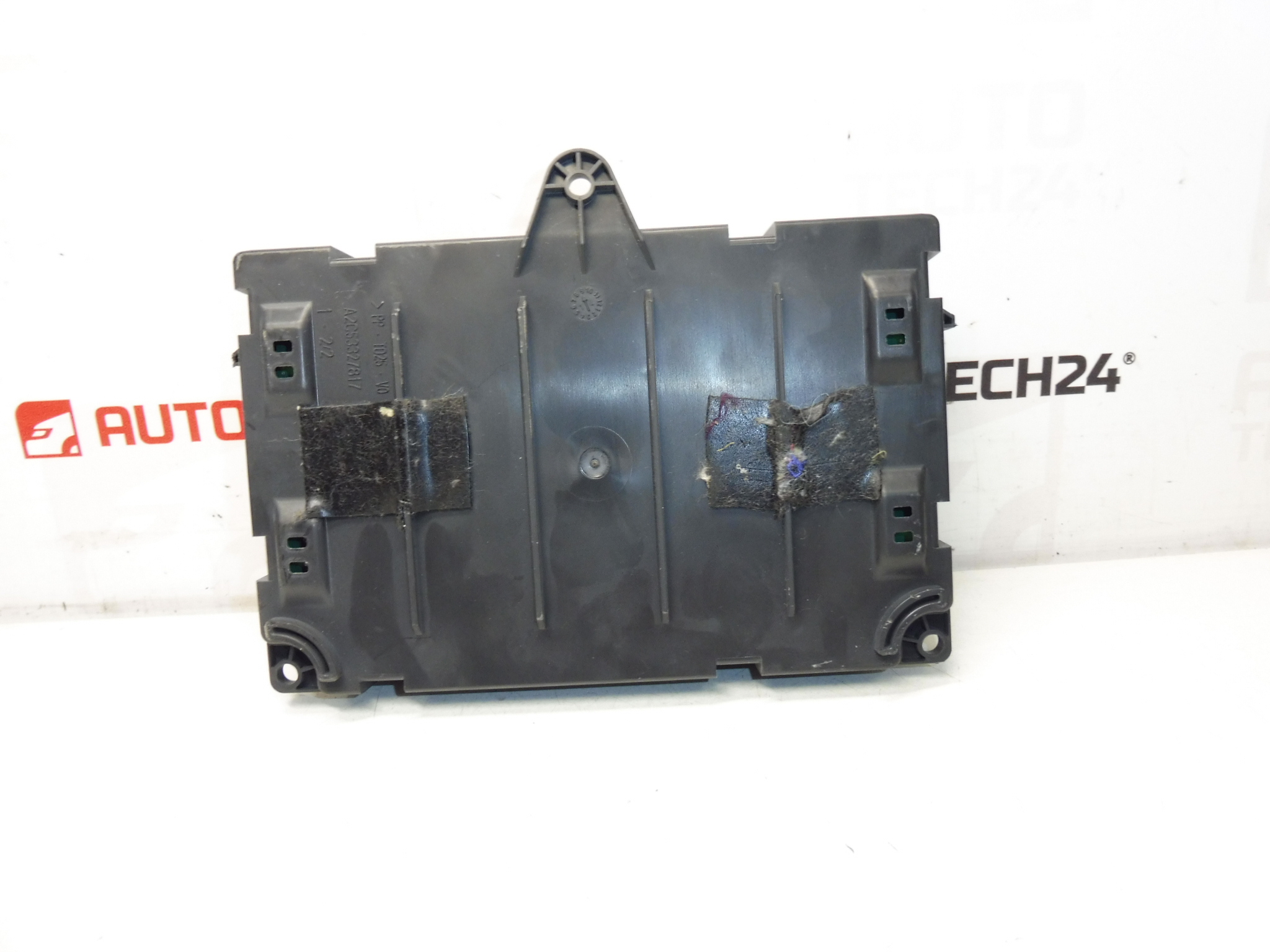

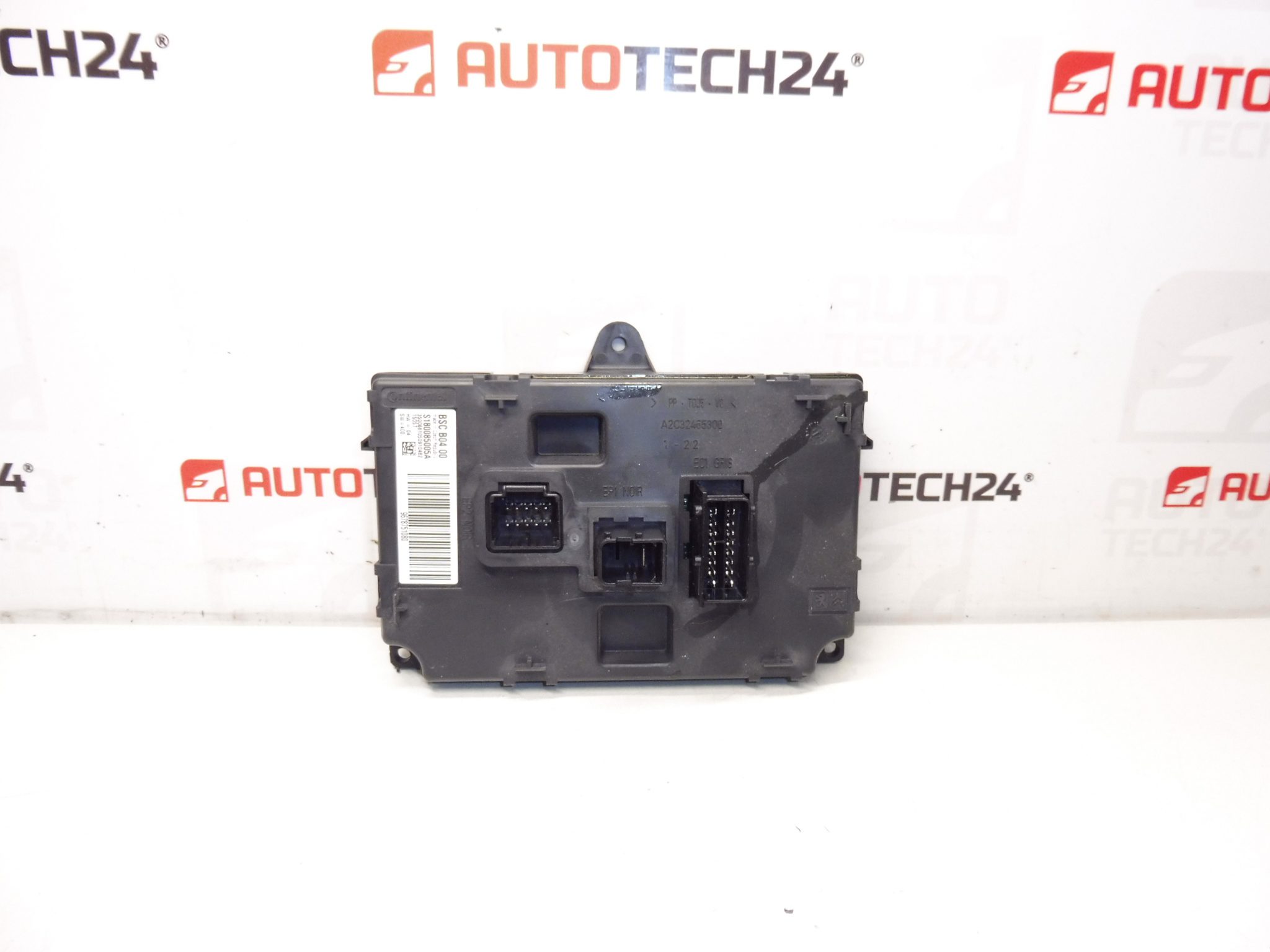

BSC B04-00 Siemens VDO Continental para ligação de reboque para veículos Citroën e Peugeot
Descrição
Unidade de controlo BSC B04-00 concebida para gerir a ligação elétrica do engate de reboque em veículos Citroën e Peugeot. Ideal para oficinas e entusiastas que realizam reparações por conta própria, este módulo facilita a integração do circuito de reboque com as redes CAN do veículo, assegurando funcionamento correto das luzes, sinais e funções de diagnóstico quando um reboque está ligado. Muitos clientes procuram este componente por números de referência como 9678751080, S180085005A ou 9688EL.
Vantagens e Função
– Garante a comutação e protecção dos circuitos de luzes e sinais do reboque.
– Comunica com a electrónica do veículo para gerir avisos, corte de recursos e adaptações do sistema de estabilidade quando necessário.
– Facilita a deteção do reboque e previne sobrecargas elétricas através de monitorização e protecções internas.
– Compatível com diagnósticos via ferramenta OBD/DiagBox, permitindo leitura de falhas e codificações quando necessário.
Modelos Compatíveis
Cobertura típica (verificar referências e encaixes antes da montagem): Citroën Berlingo III; Citroën C4 Picasso; Peugeot 3008 I; Peugeot 5008 I; Peugeot Partner III.
Como Substituir
1. Desligar a bateria antes de qualquer intervenção para evitar curto-circuitos e danos eletrónicos.
2. Aceder ao módulo retirando os painéis de acabamento onde o BSC está instalado (localização varia consoante modelo; consultar manual de reparação específico).
3. Desconetar os conectores elétricos com cuidado, verificando pinos e retentores.
4. Substituir o módulo antigo pelo novo, assegurando fixação mecânica firme e bom contacto dos conectores.
5. Voltar a ligar a bateria e realizar verificação com ferramenta de diagnóstico para apagar erros e, se necessário, proceder à codificação/parametrização.
6. Testar todas as funções do reboque (luzes, sinais, interacção com ABS/ESP) em estrada segura ou bancada de testes.
Recomendações de Montagem
– Utilizar ferramenta de diagnóstico compatível para verificação após instalação.
– Garantir que as ligações estão secas e sem corrosão; aplicar tratamento anticorrosão nos bornes expostos se necessário.
– Respeitar pares de aperto e procedimentos do fabricante ao reinstalar painéis e suportes.
– Evitar ligar o módulo com a bateria conectada durante o encaixe dos conectores.
Por Que A Peça Falha Com Maior Frequência
As falhas costumam dever-se a penetração de água e humidade nos conectores, corrosão nos pinos, curtos causados por instalação elétrica do reboque sem protecções adequadas, ou danos mecânicos no suporte e cablagem. Sobreamperagem por falta de fusões ou ligações erradas do engate também provoca avarias. Em alguns casos, falhas eletrónicas internas podem surgir após impactos elétricos ou picos de tensão.
Informações Técnicas
- Fabricante: Siemens VDO / Continental
- Modelo: BSC B04-00
- Códigos Do Produto: 9678751080; S180085005A; 9688EL; B04-00; B03-00
- Outros Números: 9688EL; S180085005A
Observações Importantes
Este é um módulo de controlo elétrico; em muitas situações é necessária a parametrização com ferramenta de diagnóstico para garantir que todas as funções do reboque ficam corretamente integradas com os sistemas do veículo. Se existir necessidade de codificação, efetue-a com equipamento apropriado e siga os procedimentos do fabricante.
